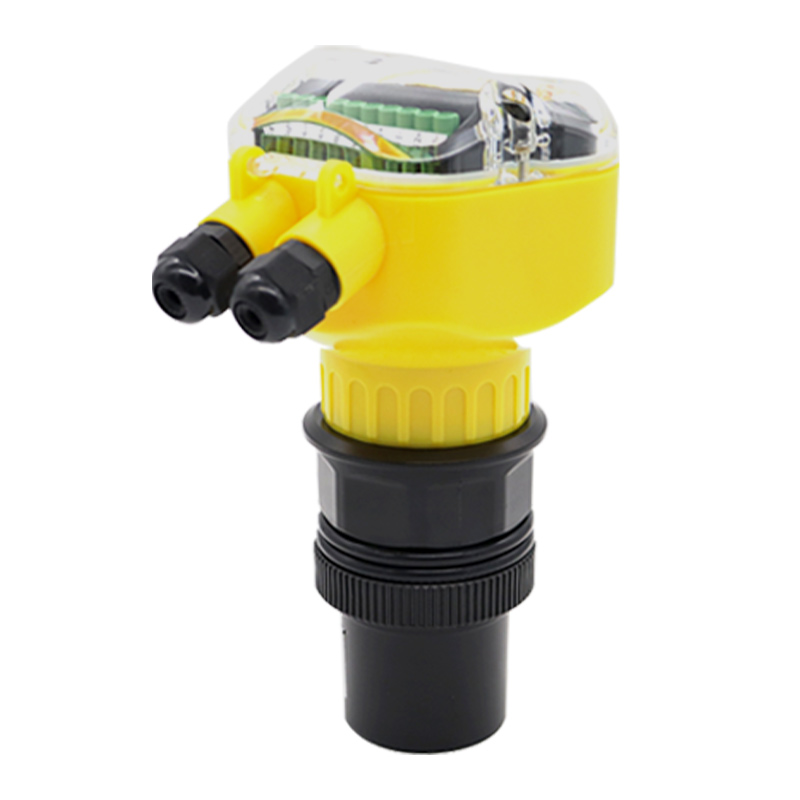

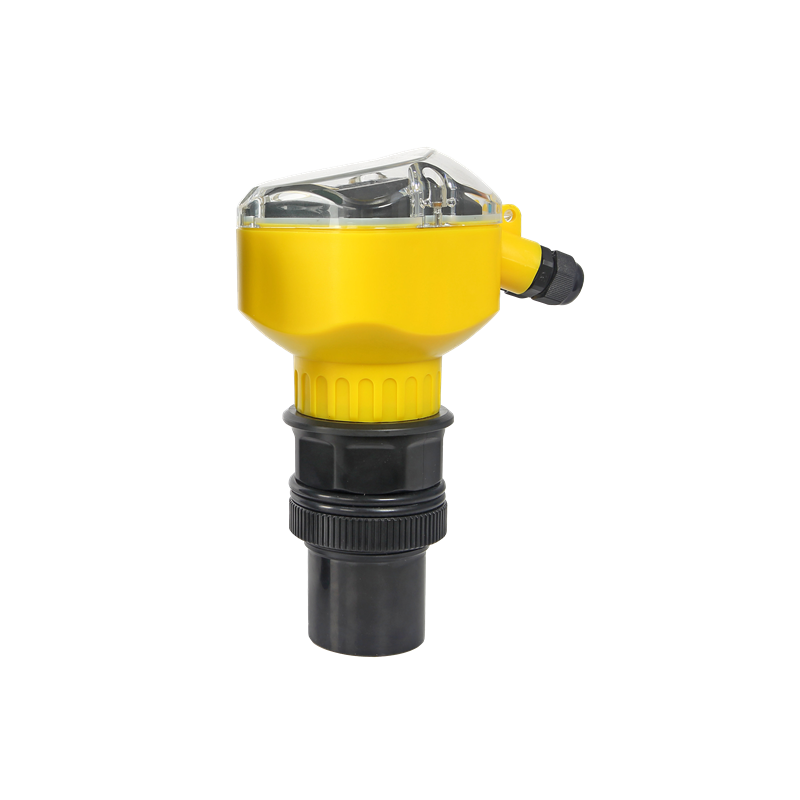

一體式超聲波液位計

測量原理

超聲波物位計的工作原理是由換能器（探頭）發出超聲波脈沖遇到被測介質表面被反射回來，部分反射回波被同一換能器接收，轉換成電信號。超聲波脈沖以聲波速度傳播，從發射到接收到超聲波脈沖所需時間間隔與換能器到被測介質表面的距離成正比。此距離值S與聲速C和傳輸時間T之間的關系可以用

公式表示：S=CxT/2。

由于發射的超聲波脈沖有一定的寬度，使得距離換能器較近的小段區域內的反射波與發射波重迭，無法識別，不能測量其距離值。這個區域稱為測量盲區。盲區的大小與超聲波物位計的型號有關。

特點

由于采用了先進的微處理器和獨特的回波處理技術，超聲波物位計可以應用于各種復雜工況?！盎夭ㄇ€”功能使得儀表在多個回波的工況下，可正確地確認真實回波，獲得準確的測量結果。

換能器內置溫度傳感器，可實現測量值的溫度補償。

超聲波換能器采用聲學匹配之專利技術，使其發射功率能更有效地輻射出去，提高信號強度，從而實現準確測量。

儀表概況

應 用：各類工業、水利的液位測量

供電電壓：12VDC，24VDC，220VAC±10%

測量范圍：2米；5米，10米，15米，20米，25米，30米，35米，40米，45米，50米

過程連接：根據量程確定

主機外殼材料：ABS、PC

傳感器外殼材料：ABS、PVDF、PTFE

過程溫度：-25～+60℃

過程壓力：0～3bar

線 制：四線制;

模擬信號輸出：4-20mA;

數字信號輸出：RS232或者RS485;

控制輸出：2路繼電器

防護等級：IP67

測量準確度：0.5%

顯 示：LCD顯示

傳感器到主機電纜長度：無

一、產品簡介

超聲波物位計（測量料位，液位），是一種非接觸式、高可靠性、高性價比、易安裝維護的物位測量儀器。它不必接觸介質就能滿足大部分物位測量要求，是我們公司經過多年努力開發，擁有完全自主產權的新一代超聲波物位計。

二 、調試

由于儀表現場安裝環境不同的。因此超聲波物位計在工作之前必須知道所需測量的基本情況，比如：測量范圍、零點、滿程和現場工況等等。

三、主要技術指標

備注：本系列超聲波探頭還可以根據客戶需求定制：耐高壓、耐高溫、小口徑、小盲區等特規探頭

四、安裝指南

4.1物位計安裝尺寸

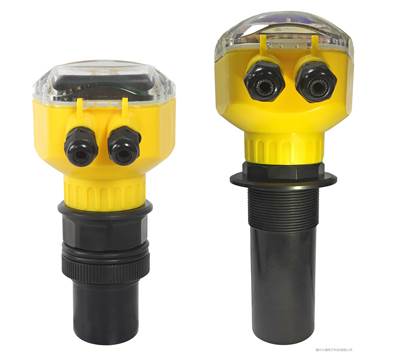

(1)一體式超聲波物位計增強型

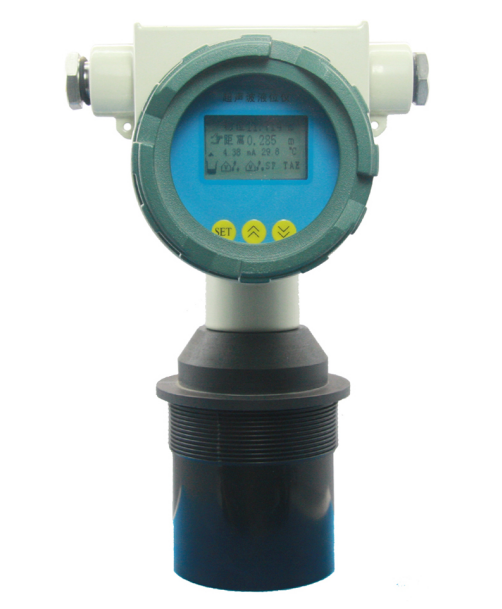

(2)一體式超聲波物位計防爆型：

4.2安裝指南

4.2.1理解專業術語

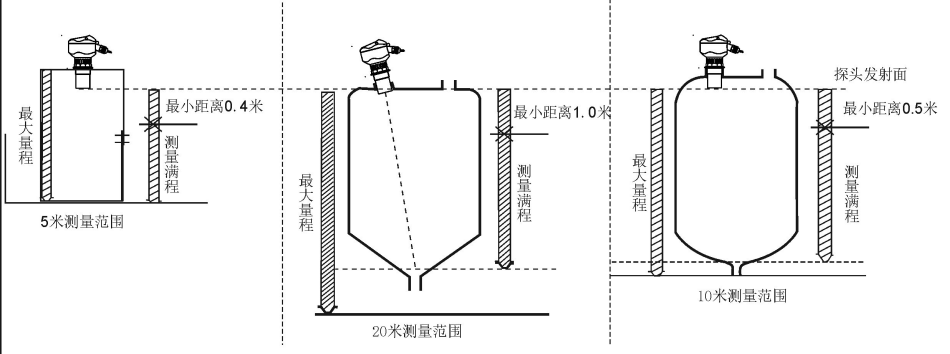

①量程：在進行儀表選型的時候，量程的含義是很重要的，請看下面的示意圖。

②發射角和虛假回波

超聲波波速通過探頭聚焦，脈沖波速的發射就好像手電筒的光速一樣，離探頭越遠的地方，擴散面積就越大。

在發射角內的任何物體，如：管道、支架、焊縫、加強筋、攪拌螺旋槳、掛壁的物體，都會造成很強的虛假回波，特別是發射角內距離探頭較近的物體。

例如：在距離探頭6米處的管道造成的虛假回波要比距離探頭18米處同樣管道造成的虛假回波強9倍。

★盡量使傳感器的軸線垂直于介質表面，并且避免在發射角內有任何其他物體。如：管道和支架等。

4.2.2測量范圍選擇

 測量范圍取決于超聲波探頭的范圍。超聲波探頭的范圍則取決于現場的工作環境、被測量目標、溫度等。根據下表，你可以選擇出你所需要的測量范圍是幾米。

信號衰減計算方式，如果是現場有多種情況，就要把這幾種情況都累加起來來計算信號衰減的量。

·有少量加料                   5...10dB

·有少量蒸汽                   5...20dB

·探頭和介質表面溫差≤40℃     5...10dB

  合計                         最小15dB，最大40dB。

在這種情況下，如果實際最大測量范圍是5米，那么需要選用50米量程的超聲波液位計來的量。

4.2.5測量液體

4.2.5.1平頂罐

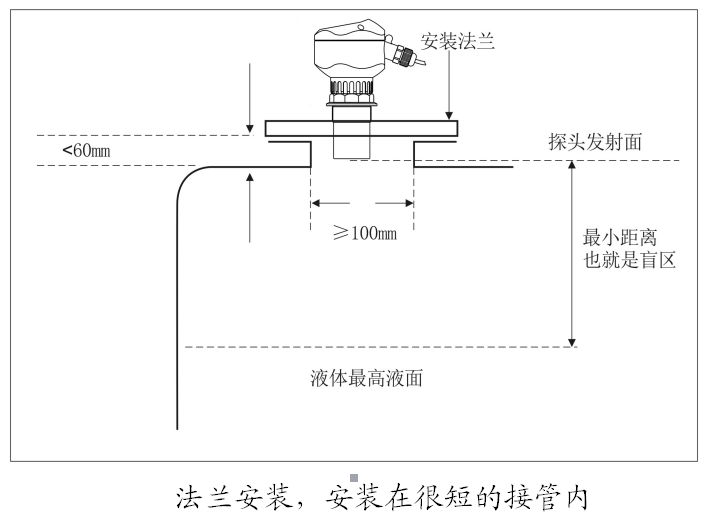

平頂罐一般都有一個很短的接管，接管的基準面是法蘭的下底面，在接管長度≤60mm，接管內徑≥100mm，接管內壁平整無毛刺、凸起物的前提下，安裝后探頭的發射面低于法蘭的下底面3cm就可以測量。

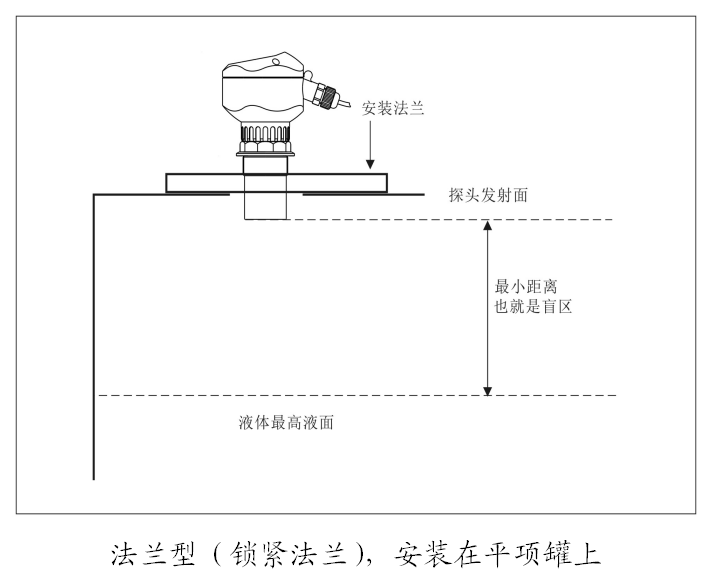

最理想的安裝是直接將儀表安裝在平頂容器上，不使用接管，容器上的圓形開口就可以足夠固定安裝用的法蘭或者萬向節。探頭發射面是在基準面以下。

4.2.5.2拱形罐頂

對于拱形罐，儀表最好不要安裝在罐頂中央，而是安裝在罐頂半徑的1/2或者2/3處(在滿足離罐壁一定距離的前提下)。對于超聲波脈沖來講，拱形罐頂就好像是一個凸透鏡，如果探頭安裝在凸透鏡的焦點上，那么它就會接收到所有虛假回波。因此應該盡量避免將傳感器探頭安裝在拱形罐頂中央。

在大多數的拱形罐頂上，接管加上法蘭的長度有150-180mm長度，而超聲波物位計的探頭螺紋以下都沒有這么長的(可以向我公司定制 加長型探頭，以使探頭發射面低于接管底部)。
