工業污水排放大多為間歇性排放，工業廠區在污水儲存量達到一個蓄水池的上線才會啟動污水排放。并且污水的排放量會受到當?shù)毓I(yè)園區管理委員會和環保局的監管。所以，在進行污水監測時，需要采用高精度、高穩定性的流量計進行污水排放總量監測。
大多污水排放采用管道式或渠道式的間歇性排放，管道式可以采用電磁流量計、超聲波流量計進行監測，渠道式可以采用多普勒流量計、超聲波明渠流量計進行流量監測。然而，在進行流量監測時，由于現場的安裝工況沒有達到測量要求，導致流量計的數據穩定性降低。接下來讓我們看看污水排放案例——超聲波明渠流量計搭配巴歇爾槽9號進行污水流量監測。

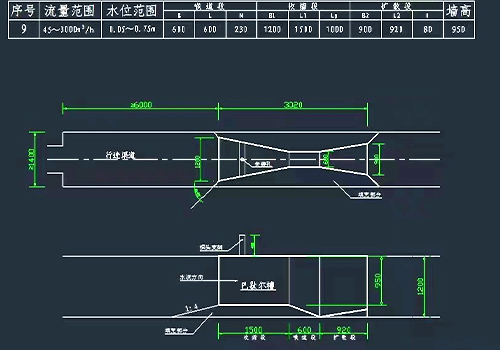

客戶提供巴歇爾槽9號槽圖紙：

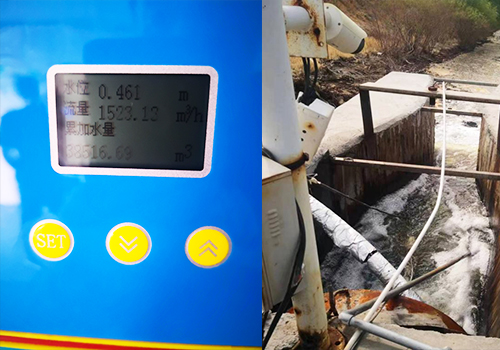

我們?yōu)榭蛻暨x擇適配的超聲波明渠流量計，出廠設置按巴歇爾槽9號槽進行設置，參考零點根據客戶要求設置為1.25米。現場安裝設置后，數據顯示如下：
客戶反饋咱們的明渠流量計水位值有比較大的跳動，于是請客戶拍回超聲波換能器現場安裝情況：
根據現場安裝情況，客戶提供污水排放時的視頻，我們可以很清晰看到超聲波換能器(俗稱超聲波探頭)測量的正下方水位波動很大，并伴隨有極大的水花。初步判斷巴歇爾槽進水口前方的直渠道完全不能滿足前10D后5D流量計安裝基本要求。
經過視頻觀察排水口可見，排水口距離巴歇爾槽很近，只有1米左右，流經巴歇爾槽的水面波動大并伴隨水花。如果流量計不往后安裝，不能保證污水平穩的流入流道，水位的數據基本不會穩定下來，所以跳動是極為正常的情況。
因此，我們建議客戶加長流道或者在排水口加上一些過濾網，通過過濾網來降低水的流速，把水流控制到相對平穩的狀態，再平穩的流入流道?？砂慈缦率纠M(jìn)行修改：
在使用超聲波明渠流量計搭配任何槽測量污水排放量時均需要做到使水平緩的進入到流道，流量計在進行測量時數據才能穩定而準確。
