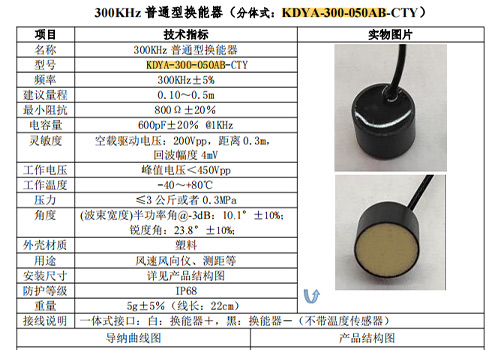

有客戶用我們超聲波換能器做風速風向儀，換能器型號KDYA-300-050AB-CTY

　　接上換能器之后的發射電壓是300VPP，每次發射5個脈沖。對射的兩個換能器之間超聲波走過的距離是11mm。

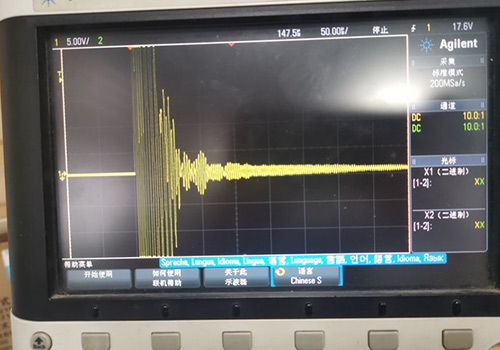

　　客戶：第一組換能器發射信號是這樣(如下圖)

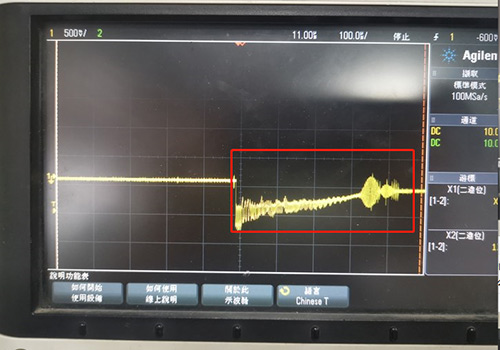

　　第一組換能器接收信號是這樣，如下圖：

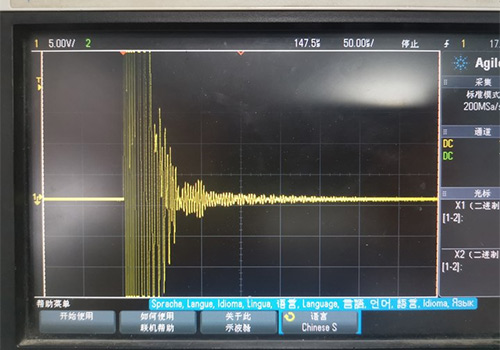

　　第二組換能器發射信號是這樣的(如下圖)

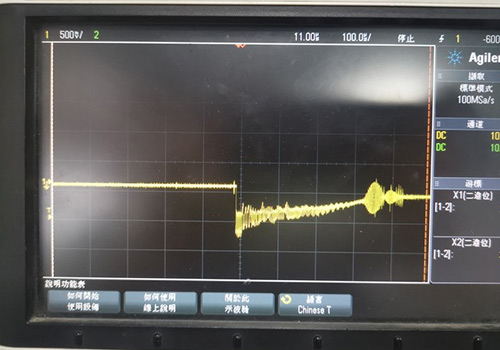

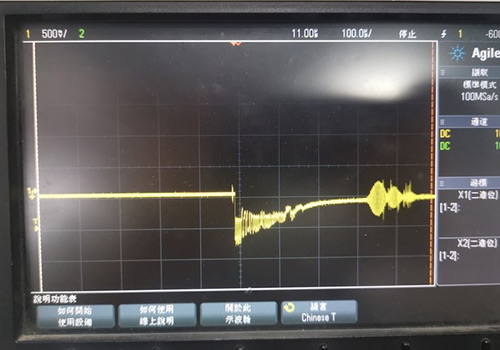

　　第二組換能器現在的接收信號是這樣的

　　客戶的問題是：

　　1.為什么接收信號是向下的?

　　2. 為啥收到這么多個脈沖串?

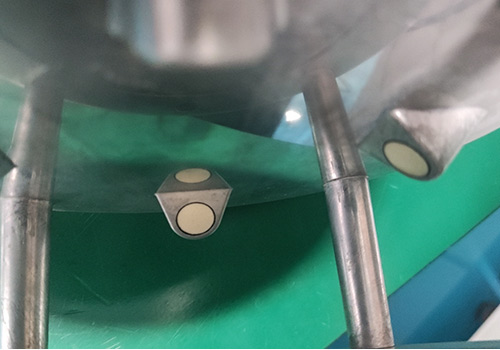

　　3. 超聲波風速風向上換能器是這樣安裝的

　　客戶：為什么會出現這樣的問題?如何解決?

　　這主要是從殼體上傳過來的干擾，可以從以下幾個方面來解決：

　　1. 換能器外面加橡膠套，單片厚度2mm，硬度50-60，要把整個換能器除了發射面都包裹起來。

　　缺點：橡膠套有點軟，生產時候塞到殼體內，容易不平整。

　　2. 換能器外面做凹槽，加O型圈，O型圈一般需要直徑0.5-0.6mm

　　硬度50-70，換能器底部跟風速風向儀殼體接觸的地方也要做凹槽放O型圈，或者不做凹槽，放平墊圈。

　　缺點：

　　多數超聲波風速風向儀換能器外殼沒有凹槽，都需要定做

　　3. 通過修改電路。因?yàn)槌暡◤陌l(fā)射探頭到空氣中再到接收換能器的速度，比超聲波從殼體到接收換能器的速度，要慢。

　　因?yàn)閷?duì)射的2個換能器之間的距離是固定的。所以就可以確定哪個是從空氣中過來的超聲波。把其他時間過來的超聲波信號都過濾掉。

　　能用電路或者軟件解決的，才是“王者”。
