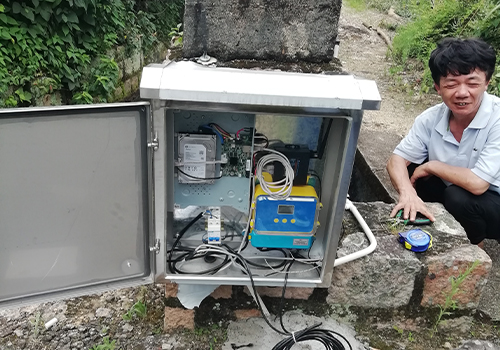

為推進農業水價綜合改革，做到罐區農業節水和農村經濟社會可持續發展。罐區通過計量設備的安裝，初步達到罐區用水分片區控制計量的目的。罐區由于施工環境偏遠，可采用超聲波明渠流量計，進行用水流量監測。采用明渠流量計，GPRS無線傳輸型RTU、太陽能智能供電配套，實現傳感器非接觸式測量。流量數據通過無線傳輸設備傳至后端管理平臺，實現低成本測量，數據儲存，數據查詢等。

　　技術方案：

　　1、超聲波明渠流量計：

　　工作原理：

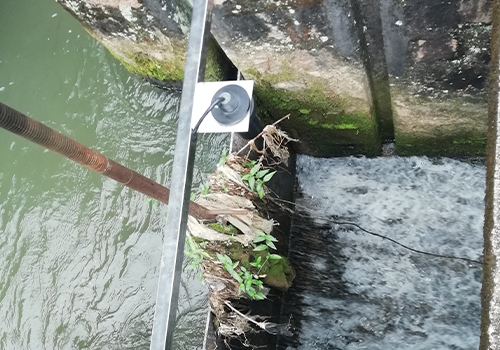

　　超聲波明渠流量計可直接測量渠道或者水槽內的液體高度。用于明渠測流量時，在明渠上安裝量水堰槽。量水堰槽把明渠內流量的大小轉成液位的高低。儀表測量量水堰槽內的水位，再按相應量水堰槽的水位—流量關系推算出流量。

　　(1)、超聲波測液位原理：

　　發射超聲換能器發射出的超聲脈沖，通過傳播媒質傳播到被測液面，經反射后再通過傳聲媒質返回到接收換能器，測出超聲脈沖從發射到接收在傳聲媒質中傳播的時間。再根據傳聲媒質中的聲速，就可以算得從換能器到液面的距離。從而確定液位。因此我們可以計算出探頭到反射面的距離D = C*t/2(除以2是因為聲波從發射到接收實際是一個來回，D是距離，C是聲速，t是時間)。再通過減法運算就可得出液位值。

　　(2)、量水堰槽的測流量原理：

　　流通順暢的明渠內流量越大，液位越高;流量越小，液位越低(如圖1.1)。通過測量水位可以推算出流量。普通明渠內流量與水位之間的對應關系，受渠道的坡降比和表面的糙度影響。在渠道內安裝量水堰槽，產生節流作用，使明渠內的流量與液位有固定的對應關系，這種對應關系主要取決于量水堰槽的構造尺寸，把渠道的影響盡可能減小。

　　使用超聲波明渠流量計，安裝時必須知道配用量水堰槽的水位-流量對應關系。

　　量水堰槽的水位-流量關系可以從國家計量檢定規程《明渠堰槽流量計》JJG711-90中查到。本說明書摘抄了一部分(第六、量水堰槽)。巴歇爾槽知道了喉道寬度b，就可以用相應的公式算出水位-流量對應關系。

　　直角三角堰也是用相應的公式計算出水位—流量對應關系。

　　矩形堰也有相應的公式。但是還與安裝的渠道尺寸有關，確定水位-流量關系時，矩形堰與渠道寬B、開口寬b、上游堰坎高度p有關。

　　如果對計算量水堰槽水位-流量不熟悉，可將使用的量水堰槽參數通知儀表生產廠。生產廠幫助計算。應注意同時提供上述與確定水位-流量關系有關的參數。

　　現場要求：量水堰槽的上游最小要有大于10倍渠道寬度的平直段，使水流能平穩進入量水堰槽，標準是“水面沒有浪花”。即沒有左右偏流，也沒有渠道坡降形成的沖力。

　　如果量水堰槽的上游達不到10倍的平直段，水流波動大，或者有大量泡沫，可以加裝2層帶孔的擋板來解決。
