不規范巴歇爾槽支架對明渠流量計測量的影響：

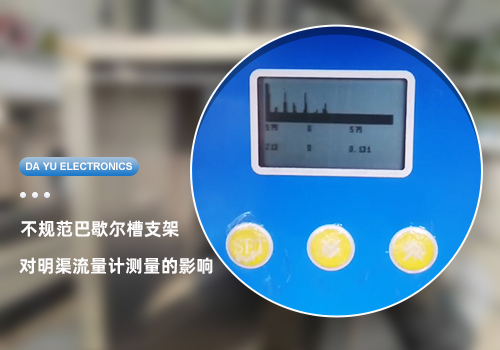

　　現象：明渠流量計測量值錯誤

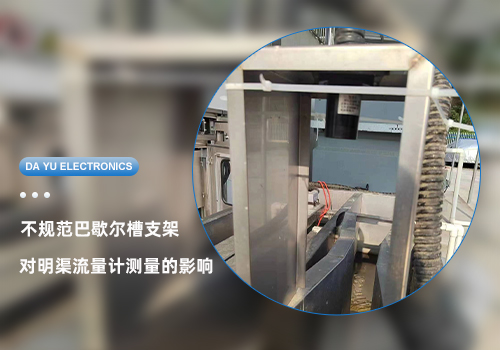

　　原因：現場不銹鋼材質的巴歇爾槽，安裝支架自己焊接的導致槽面有直角反射點

　　解決辦法：1.重新修改安裝支架。2.通過調整菜單參數，降低反射點對測量的影響。根據標準，巴歇爾槽的形狀是固定好的，必須包含收縮段、喉道段、擴展段三個部分。每個型號的巴歇爾槽都有固定的標準尺寸。

　　巴歇爾槽的尺寸與渠道安裝有關，需結合用戶現場情況而定。有些可以直接安裝在流通過程中，有些可以安裝在排水口的末端。但是按照國家標準，通常是放置在流通過程中部，上面需安裝明渠流量計。

　　明渠內的流量越大，液位越高;流量越小，液位越低。對于一般的渠道，液位與流量沒有確定的對應關系。因?yàn)橥瑯拥乃?，流量的大小，還與渠道的橫截面積、坡度、粗糙度有關。在渠道內安裝量水堰槽，由于堰的缺口或槽的縮口比渠道的橫截面積小，因此，渠道上游水位與流量的對應關系主要取決于堰槽的幾何尺寸。同樣的量水堰槽放在不同的渠道上，相同的液位對應相同的流量。量水堰槽把流量轉成了液位。通過雷達水位計(SCJ-LD07)測量量水堰槽內水流的液位，再根據相應量水堰槽的水位---流量關系，由遙測終端機(SCJ-RTU01)反求出流量。
