項目概述：本項目為四川自貢市雙龍橋片區污水管道排污量和窨井水位監測，選址在自貢市雙龍橋片區雙龍橋橋頭道路兩側的兩個窨井口，目的為當?shù)匚鬯幚韽S片區接收污水計量和管理;數據通過RTU采集傳輸至業主指定平臺，供業主方遠程查看和管理。
產品選型：按照現場考察和業主需求，前端數據測量?jī)x表選用超聲波多普勒流量計和超聲波IP68水位計，通過遙測終端RTU采集數據上傳至業主指定平臺，可查看：實時窨井口水位和管道內的實時水位、瞬時流量、累計流量、實時流速)。
供電：因現場無可用電源，選用太陽能供電系統為現場所有設備提供12V直流電源
設備名稱 | 品牌 | 數量（套） | 參數 |

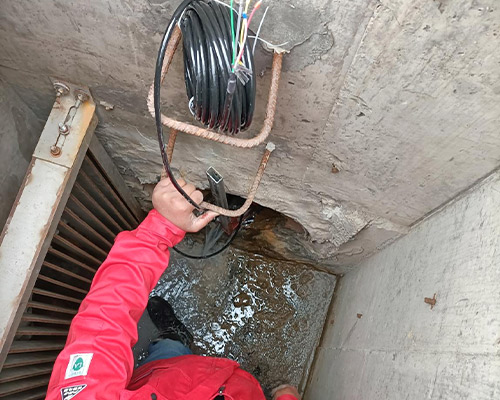

超聲波多普勒流量計 | 福州大禹電子科技有限公司 | 2 | 1、流速測量范圍：0.03m/s～5.00m/s； 2、流速測量分辨率：1mm/s； 3、流速測量精度：測量流速的±1% ； 4、水深測量：0.02m～10.00m；分辨率：2mm 精度：±0.2%； 5、溫度范圍：0～60oC；分辨率：0.1oC； 6、流量范圍：10升/秒～99999999立方米/小時； 7、供電：電池供電，12VDC； 8、輸出信號(電池供電)：RS485；RS485輸出信號內容：流速、瞬時流量、累積流量、水位、溫度。 |

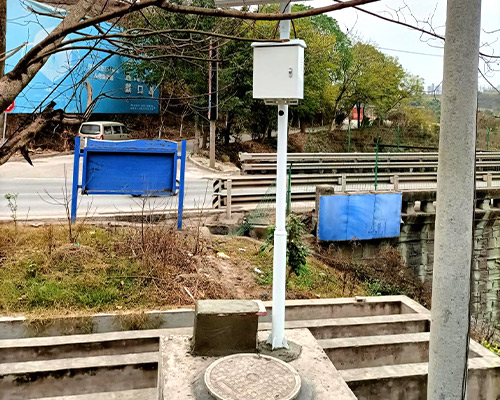

超聲波IP68水位計 | 福州大禹電子科技有限公司 | 2 | 寬電壓供電：10VDC～28VDC 輸出：RS485、4～20mA； 可配置，內置BLE藍牙，可通過手機APP實現參數讀取及配置 防護等級：IP68； 量程：0-15米； 整機功耗：≤50mA(不超過1W)； 工作溫度：-20～60℃； 貯存溫度：-40～80℃； 工作壓力：1個標準大氣壓； |
采集終端（RTU） | 福州大禹電子科技有限公司 | 2 | 采集數據：超聲波IP68水位計測量出的水位和超聲波多普勒流量計測量出的水位、瞬時流量、累計流量、實時流速 |
數據傳輸卡 | 移動或電信 | 2 | 4G 物聯網卡數據卡（含36個月流量費） |
立桿及太陽能供電 | 2 | 65AH蓄電池，100W太陽能液晶面板，太陽能智能控制器，3米立桿，地籠 | |
儀表防水箱 | 2 | 內部集成：空開和浪涌保護器 | |
傳感器支架 | 2 | 需根據不同現場情況定制支架 |
