超聲波多普勒流量計常規運用在城市河道、農業灌溉灌區主干渠、城市污水管網、城市雨水管網等水位、流速、流量監測。以下我們將分析特殊案例，涵洞出水流量監測。

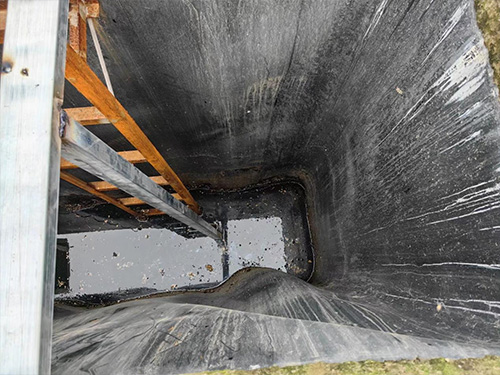

環境說明：涵洞出水口圓管直徑600mm，水池深度約6.35m。污水從涵洞內以緩慢的速度流出;涵洞出口水池約有1米寬，深度較深，測量時水位大約有3.6m。

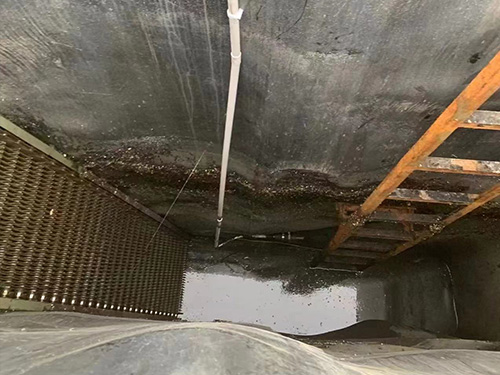

見涵洞測流(圖1)中，超聲波多普勒流速儀的安裝位置是否正確呢?上圖安裝位置在涵洞出口1米多外，探頭緊貼側壁。這種安裝方式會導致幾乎測不到流速，因?yàn)樗畯暮闯鰜砗笾苯舆M(jìn)入較深的蓄水處理池，流速幾乎測量不了，流速儀在進行流速檢測時流速需在0.02m/s以上。水位測量沒有問題，用戶反映除了流速?zèng)]有，其他數據都正常。

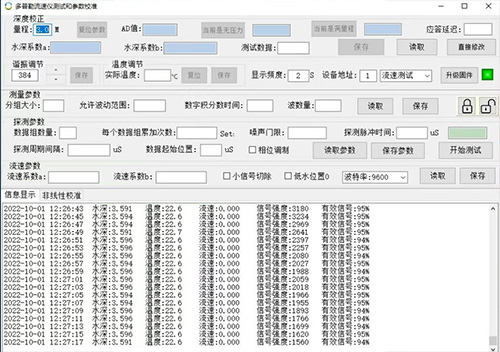

由讀取的數據可知：水位一直保持在3.59米，測量精度為毫米級;溫度保持在22.6左右，溫度精度為0.1℃;因?yàn)榘惭b位置的選擇不符合，導致流速數據為0，分辨率為0.001m/s;超聲波發射信號強度可讀取，數據均為有效信號。通過以上數據分析得出水位數據基本與現場相符，根據安裝位置分析得出流速數據也相符。
由讀取的數據可知：水位一直保持在3.59米，測量精度為毫米級;溫度保持在22.6左右，溫度精度為0.1℃;因?yàn)榘惭b位置的選擇不符合，導致流速數據為0，分辨率為0.001m/s;超聲波發射信號強度可讀取，數據均為有效信號。通過以上數據分析得出水位數據基本與現場相符，根據安裝位置分析得出流速數據也相符。
通過與安裝技術人員交流之后，我們給出以下建議：
1、流速儀安裝點位往右前移，移動到管道出水口處，方便準確無誤的檢測管道內流體的流速;(如果可以，建議流速儀伸入管道0.5~1米)
流速儀往管道中心靠攏，安裝在管道出水口的正中。
