超聲波鋼軌裂紋監測主要基于兩種物理機制:
導波技術:檢測儀沿軌道長度發送超聲導波,當遇到橫截面變化(如裂紋或腐蝕)時,導波會發生反射或散射,通過分析反射信號定位損傷位置。
反射與散射特性:超聲波在鋼軌中傳播時,若遇到裂紋、夾渣等缺陷,會產生反射波或散射波。設備接收這些異常信號,通過時間差和振幅變化判斷缺陷類型、大小及深度。
端角反射原理:針對鋼軌焊縫等特殊部位,利用超聲波在端角(如裂紋尖端)的強反射特性,提高微小裂紋的檢出率。

一、技術特點與優勢
相比其他檢測方法(如射線探傷),超聲波技術具有顯著優勢:
1. 高靈敏度:可檢測平面型缺陷(如疲勞裂紋),不受輻射方向限制,而射線探傷僅對平行于射線束的體積型缺陷(如氣孔)敏感。
2. 適用范圍廣:
· 能識別分層、折疊、白點、夾雜等多種內部缺陷;
· 適用于高鐵、普通鐵路及地鐵軌道,覆蓋不同材質和結構的鋼軌。
實時性與效率:導波技術可實現長距離快速掃描,減少人工巡檢時間,提升維護效率。

二、應用價值
鋼軌裂紋監測直接關系到鐵路運輸安全:
1. 預防失效:疲勞裂紋是鋼軌失效的主因,超聲波技術能早期發現微小裂紋(尤其是焊縫區域),避免斷裂事故。
2. 維護決策支持:通過定量分析缺陷尺寸和位置,為鋼軌維修、更換提供科學依據,延長使用壽命。

總結:
超聲波鋼軌裂紋監測通過導波傳播、反射信號分析及端角反射等原理,實現對鋼軌內部缺陷的高精度、高效率檢測,其靈敏度和適用性顯著優于傳統方法,是保障鐵路安全運行的核心技術之一。如需技術細節或設備參數,可進一步查閱相關研究文獻

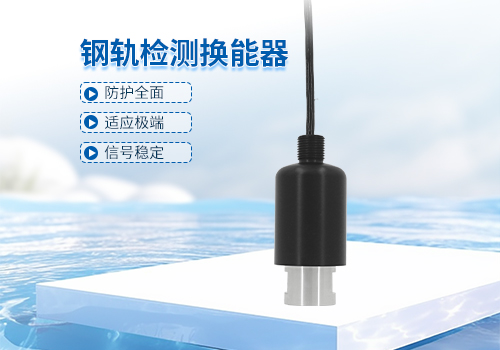

本超聲波鋼軌檢測換能器應用在陜西寶成鐵路線,通過監測系統監測鐵路鋼軌有無裂紋,保障鋼軌穩定運營。本產品通過聲波傳輸?shù)脑?,來監測鐵路鋼管裂紋的產生,安裝在現場8年穩定運營,查出鋼軌裂紋事件3起,保障了人民群眾的財產安全,替國家挽回損失,避免了重大安全事故。
