超聲波聲波泄漏檢測，逸出的水會產生噪音，相關儀分析噪音并定位泄漏點。當泄漏時，通過解調信號檢測詳細講了噪聲相關儀的應用，解決傳統聽漏方法不適用的問題。
那原理部分應該包括聲波的產生、傳感器的捕捉、信號處理這幾個方面。應用場景的話，可能包括地下管道、復雜區域、長距離管道等。技術優勢方面，高精度、非開挖、實時監測這些點。案例的話，比如青浦的比武和福州的合同節水項目。
總結下來，回答的結構應該是：
1.原理：聲波產生、傳感器捕捉、信號處理(相關分析)
2.應用場景：地下/復雜區域、長距離管道、實時監測
3.技術優勢：高精度、非開挖、實時
4.典型案例：青浦比武、福州項目(如果適用)
5.發展趨勢：多模態融合、智能化、自供電
噪聲檢測傳感器在自來水管道漏點檢測中的應用基于聲波傳播原理，通過捕捉泄漏點產生的特征聲波信號實現精準定位。以下從技術原理、應用場景、典型案例及發展趨勢四個維度進行專業解析：
一、技術原理與核心機制

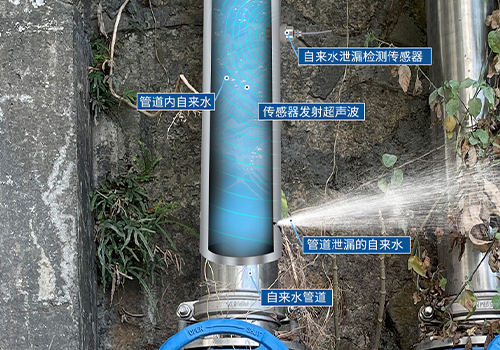

聲波產生機理
當管道發生泄漏時，水流從裂縫噴涌時會與管壁摩擦產生高頻噪聲(2-20kHz)，同時因壓力驟降引發水錘效應形成低頻振動波(0.1-1kHz)。這些復合聲波通過管道介質和周圍土壤傳播，形成可檢測的聲學特征26。
2.傳感器工作原理
被動式檢測：采用高靈敏度麥克風陣列(如噪聲相關儀)接收聲波信號，通過雙傳感器同步采集數據，利用時間差算法計算漏點位置(公式：L=(v(t2-t1))/2，v為聲波在管道中的傳播速度)
主動式檢測：通過聲波發射器向管道注入特定頻率信號(如40kHz)，監測泄漏點對聲波的衰減特性，適用于復雜管網環境.
信號處理技術
采用小波變換和傅里葉分析進行頻譜分解，結合數字相關算法消除環境噪聲干擾。例如上海青浦水司案例中，通過降噪處理將信噪比提升至35dB以上，實現0.1米級定位精度.
二、典型應用場景與實施要點
1.地下隱蔽管道檢測
適用場景：埋深>1.5米或覆土復雜的市政管網
實施流程：
?、?壓力分區定位(壓力降>5%區域)
② 傳感器網格布設(間距50-100米)
?、?三維聲波成像(結合地質雷達數據)
2.長距離輸水管道監測
典型架構
graph LR
A[壓力傳感器] --> B[噪聲傳感器]
B --> C[邊緣計算節點]
C --> D[云平臺]
D --> E[AI漏損預測模型]
數據處理周期：從信號采集到漏點預警<15分鐘，漏損率可降低至5%以下.
三、典型案例解析
上海青浦技能比武項目
采用噪聲相關儀+紅外熱成像組合方案，在2.3公里管網中檢出6個有效漏點(總9個)，漏點特征頻率集中在8-12kHz區間，單點檢測耗時由傳統方法的45分鐘縮短至8分鐘4。
福州老倉山片區治理
部署200個噪聲傳感器節點，結合DMA分區計量，年漏損水量從28萬噸降至9.6萬噸，投資回報周期僅14個月(設備成本約380萬元/區域)5。

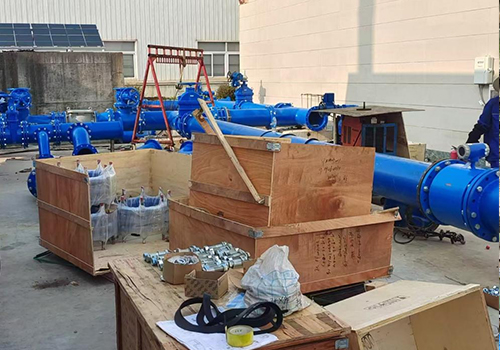

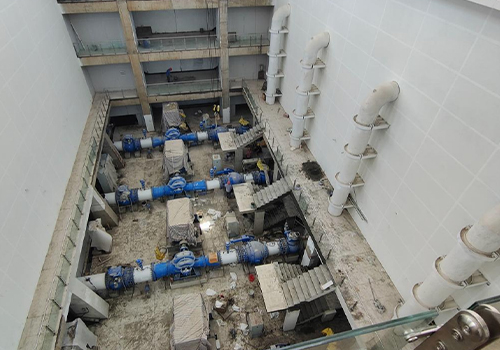

以下是水聽器安裝在閥門廠自檢管道上的應用，通過指導安裝，解決客戶現場點位問題。
