超聲波計數傳感器

超 聲 波 計 數 傳 感 器

簡  介

使用超聲波技術的計數傳感器，主要用于工業產品的計數。為了識別是否有物體通過，每一次的采樣值都與儲存的參考值進行比較并相應地被指示為沒有物體通過或有物體通過，并且可以手動校正存儲值。超聲波計數傳感器不受被檢物體的振動、材質、顏色的限制，一般應用于各種需進行產品計數的行業。

技術參數

供電電壓：DC 24V±15%

工作溫度: 探頭-20～70℃，儀表-20～60℃

存儲溫度：-40～80℃

產品區域：直徑范圍為5mm～120mm的產品；

顯示位數：0～999999；

輸出信號：無

外殼材料：金屬；

傳感器材料：塑料

超聲波技術的計數傳感器，特別研制的超聲波換能器和獨創性的電子電路，可以應用于各種需進行產品計數的行業。該超聲波系統是光電計數傳感器沒有辦法比擬的，因為它不依賴于材料的顏色。

二、技術參數

三、產品特點

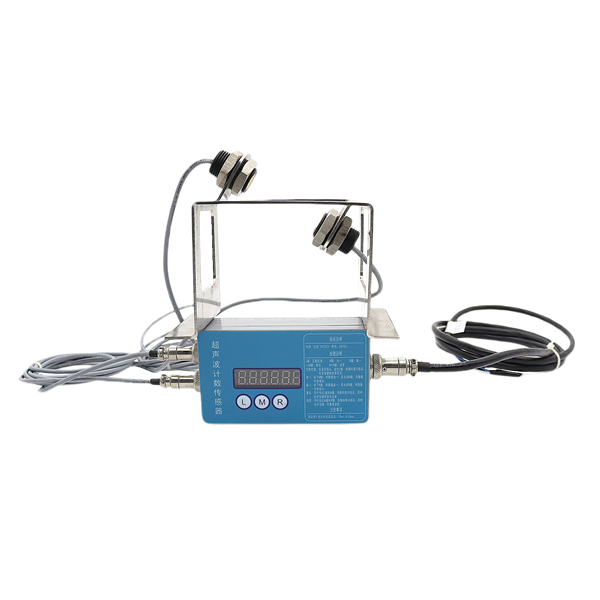

1> 包含一個信號處理器和兩個超聲波傳感器(發射器和接收器)；

 2> 可靠檢測各種工業產品,感應距離范圍40-120mm

 3> 測量材料直徑范圍為5mm~120mm的產品

 4> 計數速度：0.01s/個~80s/個；

 5> 超聲波傳感器外形安裝尺寸：M18*1.5的螺紋；

四、產品原理

一個高頻超聲波發射器在空氣中發射超聲波束。如果沒有物體通過，該聲波通過空氣被超聲波接收器接收，接收到的信號很強。如果有物體通過，該聲波引起物體振動，而這也就會在物體的另一面反過來產生一個非常小的聲波。這個小聲波被超聲波接收器接收，接收到的信號比較弱。超聲波信號處理器通過比較接收到的信號和存儲值，然后判斷是否有物體通過。

五、安裝方式

超聲波技術的計數傳感器可以垂直于產品安裝，在檢測產品時，產品的擺動不會影響系統的功能。

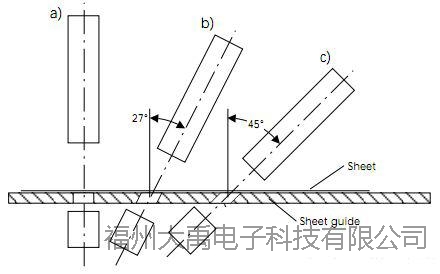

當兩個探頭的安裝距離為40mm到120mm時，系統安裝角度無限制。當兩個探頭的安裝距離較遠時（如大于120mm），建議系統傾斜27°安裝檢測。

 六、注意事項

A. 控制器外殼可靠接地！??！

B. 發射器和接收器之間的距離必須至少為40mm，最大可達120mm。安裝的時候精確的軸對準(±1°) 非常重要。如果發射器和接收器的軸沒有對準，則工作性能會降低。

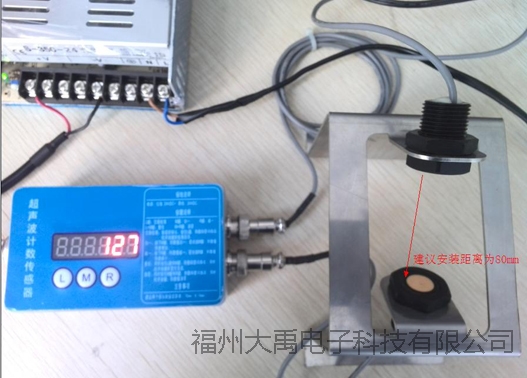

C. 建議安裝距離:80mm(±10mm)。

D. 校準：

當出現產品誤測，如有產品通過誤測為無產品的通過的時候，則在無產品通過時，按住L鍵，待數碼管閃爍后，松開按鍵即校準完畢。

E.數值增減：

當檢測到的產品個數與實際的產品個數不同時，可通過按鍵M鍵或R鍵進行加減，使數碼管的數值與實際的產品個數一致。

F.復位：

如果產品出現異常狀態，可嘗試同時按住L鍵和M鍵，待數碼管閃爍后，同時松開按鍵，即進行了產品復位。

G.清零：

當要重新進行計數時，可同時按住M鍵和R鍵，待數碼管閃爍后，同時松開按鍵，則數值清零。

H.數碼管顯示數據切換：

當要查看計數的輪數時，可同時按住L鍵和R鍵，待數碼管閃爍后，同時松開按鍵，可查看計數的輪數（此時小數點亮）。

若要返回查看當前的計數值，可再次同時按住L鍵和R鍵，待數碼管閃爍后，同時松開按鍵，可查看當前計數值（此時小數點暗）。

總的計數值 = 輪數 × 1000000 + 當前計數值

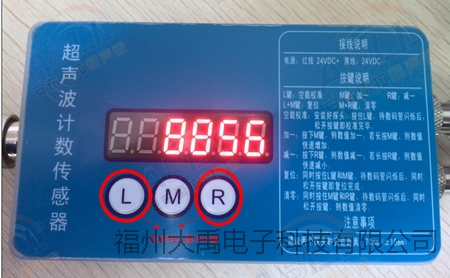

例如上面數碼管顯示，則總的計數值 = 25 × 1000000 + 8856 = 25008856
