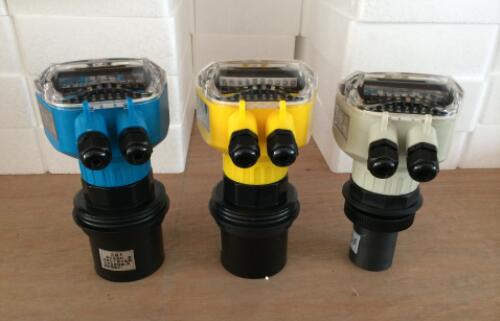

無線超聲波液位計（無線水位計）包括超聲波物位傳感器、無線收發系統、物位主機三大部份。

它由超聲波液位計—電量轉換器、編碼器、調制電路、高頻放大電路、變頻電路、解調電路、物位數字顯示器及天線等組成。

　　物位測量的信號經編碼由無線電波發射傳輸，接收計數及顯示物位數字。其發射和接收均采用短波頻率及同軸地網天線，發射的信號電波可經高空電離層反射傳輸?shù)竭h(yuǎn)方，從而達到遠距離測量物位的目的。

　　1.設備的信號傳輸

　　在看過“2.設備供電不能使用外供電”后，就明白在現在國內市政的實際情況下，沒法使用有線傳輸。無線傳輸我們使用的是GPRS方式，覆蓋廣，費用低。在實際試驗后，數傳電臺、wifi、短波通訊、長波通訊都沒有通過檢驗，只有GPRS是目前來說可靠率最高的方式。

　　2.設備的其他要求

　　體積要求：因?yàn)樵O(shè)備是安裝在窨井內，窨井內空間很小，窨井內水位高低是隨時變化，所以設備最好是安裝在窨井井口，在井口，工人經常會打開井蓋來工作，那么對于體積要求較小，對工人工作的干擾要減少。

　　防水要求：因?yàn)樵诖笥陼r(shí)候，雨水進入窨井內是跟瀑布一樣沖擊設備；國內城市里面的排水功能決定了，只要3年一遇的大雨就會把整個窨井淹沒。如果遇到大暴雨，市政管網就全部漫出。這就要求最好設備達到IP68防護能力。這個防水要求是包括電池部分的。

　　3.測量要用非接觸方式

　?、俜墙佑|測量是窨井清淤過程的需要。

　　在我國國內城市的市政管網中，窨井是間隔一段時間就要去清淤，清淤過程常見方式是使用長柄污泥勺來挖取窨井底部的淤泥，而且清理的工人是不會注意保護水下設備的。即使是使用抽水車的橡膠管來抽取污泥，也會把水中設備吸進管道。因此如果是接觸式的測量方式，跟污水接觸的部分就會被損壞。

　?、诜墙佑|式測量是市政管道清理的需要。

　　市政管道每經過一定時間，就會積累一定數量的污泥、沙石、垃圾等，現有的清理方式無非是高壓水沖洗、機械清理兩種。前者用高壓水槍來把管道內的污泥垃圾等沖洗到窨井內，后者是用纜繩拉動跟管道差不多大的清理器來把管道內的污泥垃圾排出來到窨井內，最后都是要打撈出來。這兩種方式都會對接觸式測量設備造成損壞，使接觸式測量設備的報廢率居高不下。

　　4.設備供電不能使用外供電

　　市政管道和窨井，絕大多數都在道路上，設備供電如果使用市電供電，就需要電纜連接，電纜從窨井上出來跟路邊的供電電纜，那么損壞率可想而知。

　　如果在窨井內布設專用供電電纜，不僅費用高昂，而且考慮到定期的清淤需要，電纜如果損壞，對人身安全的威脅就無法避免。就是現在野外常用的太陽能供電方式，也因?yàn)橐陨显?，而無法在市政管網上使用。所以剩下只有用電池供電。
