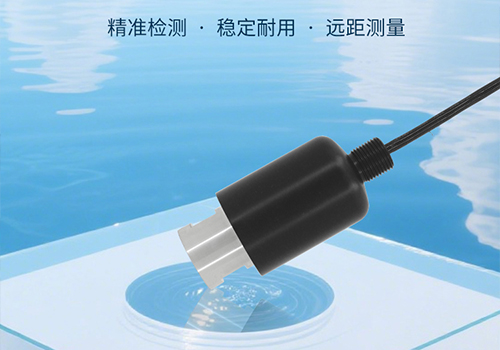

鋼軌檢測換能器是鋼軌無損檢測系統的核心感知組件,其工作邏輯基于超聲檢測技術的物理特性,實現對鋼軌內部缺陷的精準識別。

換能器的核心功能是完成電能與超聲機械能的雙向轉換:在發射狀態時,設備向換能器輸入特定頻率的電脈沖,換能器內部的壓電陶瓷片在逆壓電效應作用下,將電信號轉化為同頻率的超聲波振動,該振動通過耦合介質(通常為水或?qū)S民詈蟿?傳入鋼軌母材,沿鋼軌的軌頭、軌腰、軌底定向傳播;在接收狀態時,當超聲波在鋼軌內部遇到缺陷、軌面或鋼軌底面時,會形成反射回波,回波作用于壓電陶瓷片,通過正壓電效應將超聲機械能重新轉化為電信號,回波信號被后續電路放大、處理后,即可反推鋼軌內部的結構狀態。

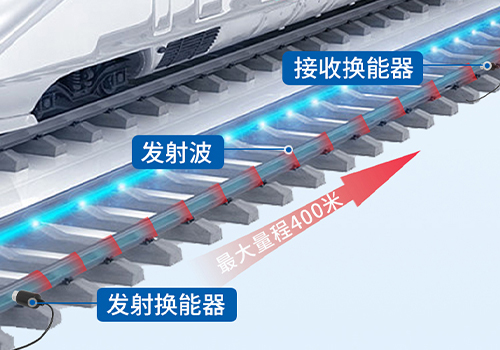

針對鋼軌的檢測需求,換能器會被設計為不同的類型:斜入射換能器負責檢測鋼軌內部的橫向、斜向缺陷,其發射的超聲波以特定角度入射,可覆蓋鋼軌的應力集中區域;直入射換能器則主要檢測鋼軌的縱向缺陷與軌底分層問題,超聲波沿鋼軌垂直方向傳播,精準捕捉垂直方向的結構異常;陣列式換能器則通過多陣元的協同工作,實現對鋼軌的全覆蓋掃查,提升檢測效率與缺陷定位精度。

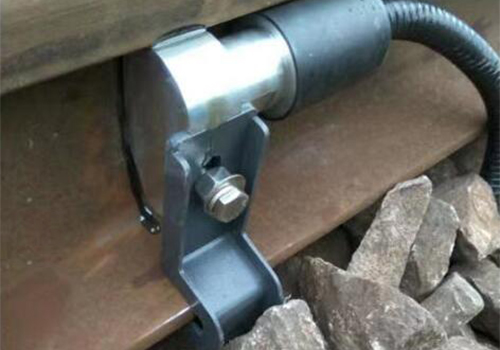

在實際檢測場景中,換能器的穩定性直接決定檢測結果的可靠性:其壓電陶瓷的頻率一致性、換能效率,以及與鋼軌表面的耦合效果,都會影響回波信號的質量,因此在檢測前需對換能器進行校準,檢測過程中需保持耦合介質的均勻性,避免因耦合不良產生的檢測誤差。
