天啊，作為一個文科生，我第一次聽說“超聲波換能器的發射角度”這個術語時，差點沒當場翻白眼!超聲波的角度?人眼又看不到，摸不著，聽不見了(畢竟頻率遠超20kHz)，這不就是玄學嗎?每次工程師們一臉嚴肅地討論“波束寬度”“銳度角”這些詞，我都覺得自己像個局外人——就好像他們在聊火星文，而我還在糾結“之乎者也”。超聲波發射角度?拜托，這玩意兒比量子力學還抽象!我花了足足兩周時間，才勉強搞懂一丟丟皮毛。今天，我就來吐槽吐槽這個“鬼魅角度”，再用我文科腦袋好不容易消化出來的理論給大伙兒解釋解釋。別擔心，我會盡量用大白話，畢竟我也是剛從“文盲模式”爬出來的。

　　首先，得搞明白超聲波換能器是怎么工作的。這東西說白了就是個“聲波喇叭”，能把電信號轉換成超聲波(頻率超過20kHz的聲音)。發射角度呢，指的是這個喇叭發出的超聲波束在空氣中傳播時的擴散范圍。想象你在玩激光筆：激光筆的光束如果很窄，就能精準打中遠處的點;如果很寬，就擴散成一片模糊的光斑。

　　超聲波換能器也一樣——發射角度決定了波束是“聚焦”成一條細線，還是“散開”成一個大扇面。這個角度直接影響檢測精度：角度越小，波束越集中，適合精確定位(比如醫療B超看胎兒細節);角度越大，覆蓋范圍廣但精度差，適用于大面積的工業檢測(比如水位監測)。

　　但為啥要用角度表示?因為超聲波的能量分布不是均勻的!換能器中心區域的能量最強，向兩側逐漸衰減。工程師們用“分貝(dB)”這個單位來量化衰減程度。分貝是啥?簡單說，就是一個對數刻度，用來表示功率變化(比如-3dB表示功率減半)。

　　發射角度通常定義為特定衰減點的角度寬度，比如-3dB角(半功率角)，意思是波束兩側功率下降到中心最大值50%時的角度范圍。這玩意兒在聲學理論中至關重要——它關系到超聲波的有效探測距離、分辨率和靈敏度偏差。舉個實際例子：在汽車倒車?yán)走_(dá)里，如果發射角太大，超聲波會亂散射，導致誤報;太小了，又探測不全，安全隱患就來了。

　　不過，理論聽起來高大上，現實中卻埋了一堆“坑”。超聲波傳播還受介質(如空氣或水)、頻率和環境干擾的影響。高頻換能器(如40kHz)通常發射角小，適合精準應用;低頻的(如25kHz)角度大，覆蓋范圍廣。但整體上，發射角度是設計換能器的核心參數——工程師們靠它優化性能，避免“聲波失控”。

　　像我這樣的文科生根本看不懂這個銳度角、波束寬度是啥?

　　理論講完了，可我作為文科生，還是懵圈的!銳度角?波束寬度?這些詞聽著就像天書，百度一搜全是公式和圖表，腦子瞬間炸鍋。幸好，我不是一個人在戰斗。為了搞懂這個發射角度，查了《超聲手冊》這本書，有詳細的介紹：

　　換能器的指向性：

　　換能器和換能器陣的指向性是指其發射響應(電壓響應和功率響應)或接收響應(聲壓靈敏度或功率靈敏度)的幅值隨方位角的變化而變化的一種特性。通常，它在某個參考方向有一個極大值。將這種指向性響應按其相對比值畫成圖，就可以得到指向性響應圖。這種圖可以繪成二維的，也可以是三維的。一般是二維圖。

　　發射換能器或換能器陣指向性形成的物理原因是發射器各部分所發射聲波在自由場遠場區中干涉疊加的結果，將輻射面上每一點看作點聲源，點聲源所產生的聲波是沒有指向性的球面波，所有這些子波相互疊加，在發射空間的遠場便形成了指向性。

　　對接收換能器或換能器陣指向性形成是由子接收換能器或換能器陣處于聲源的遠場區，到達接收陣表面上的聲波產生的總作用力是各子波干涉疊加的結果，這一總作用力隨入射聲波線束入射角變化而變化，其開路輸出電壓也隨入射波束入射角變化而變化。

　　若換能器或換能器陣的各陣元都是互易換能器，可以證明換能器或換能器陣的發射指向性圖與接收指向性圖是相同的。

　　指向性參數的描述：

　　銳角度

　　：指主波束在兩側出現的第一個極小值之間的夾角;

　　波束寬度

　?。褐钢鞑ㄊ赶蛐院瘮?shù)在主極大兩側下降到主極大值的0.707(半功率點)的夾角;

　　波束寬度還有、、等

　　旁瓣級：指向性圖中最大旁瓣幅值歸一化的聲級，他的大小對發射器來說反映旁瓣方向上總輻射能量比例的多少，對接收器來說反映旁瓣方向上假目標信息量的多少。

　　定向準確度：在水聲中常用的參量，當聲源逐漸偏離最大值方向，檢測設備所接收到的聲壓值也將有最大值逐漸減小，指示器上能發現這種減小所對應的最小偏角稱為設備的定向準確度，

       用表示，它與指向性函數之間的關系為：

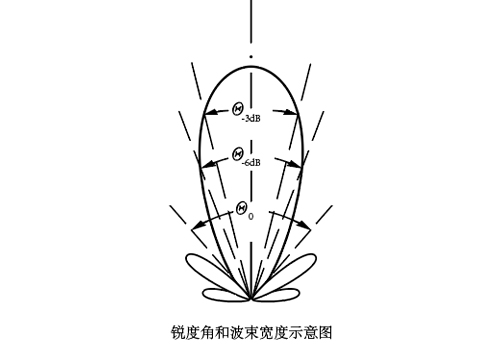

　　圖解時間：三張圖拯救一個文科生的智商。

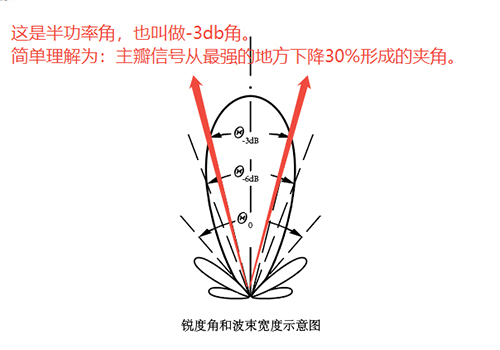

　　第一張：-3dB發射角(也叫半功率角)

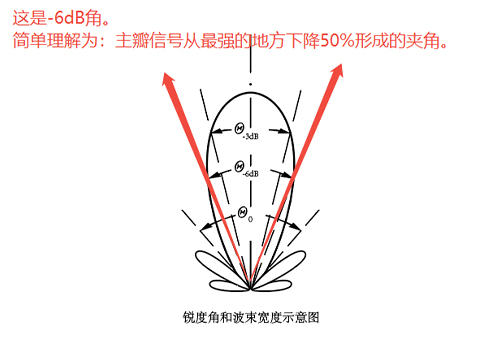

　　第二張：-6dB發射角

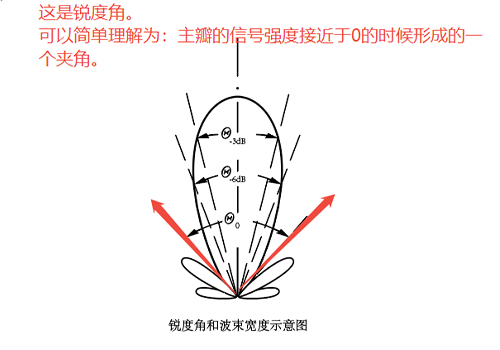

　　第三張：銳度角

　　折騰了這么一大圈，我才徹底明白：超聲波發射角度雖然看不見摸不著，但通過dB衰減和圖形可視化，它其實很“接地氣”。-3dB角是核心能量區，-6dB角是擴散邊界，銳度角是焦點精度——三者結合，定義了超聲波如何在現實世界中“大展拳腳”。
