超聲波煙道流量計作為新一代氣體流量測量技術，通過時差法原理實現對煙道、煙囪等復雜工況的精準監測。以下從技術原理、核心優勢及行業應用三個維度展開解析：
一、技術原理與創新
1. 時差法測量機制

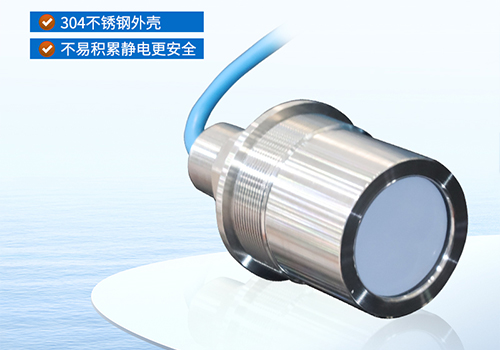

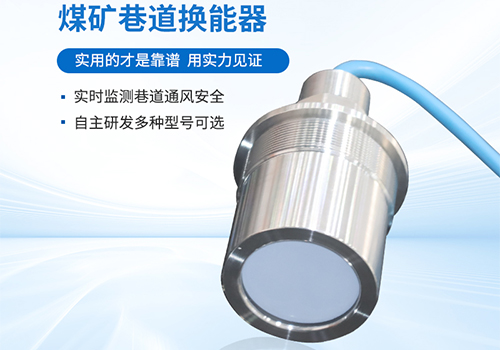

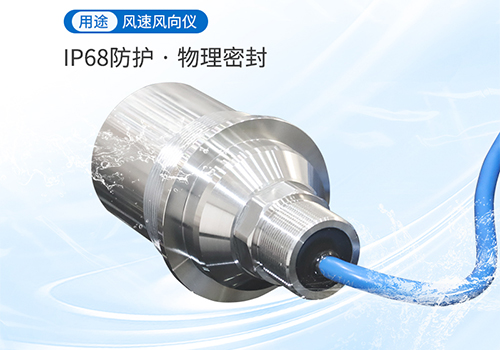

通過對稱安裝的超聲波換能器(發射端與接收端)，測量超聲波順流(t?)與逆流(t?)傳播時間差，結合公式計算流速：
v=L2cos?θ(1t1?1t2)v = frac{L}{2 cos heta} left( frac{1}{t_1} - frac{1}{t_2} ight)v=2cosθL(t11?t21)
其中L為聲程距離，θ為聲波路徑與流體流向夾角。該原理在低至0.1m/s流速時仍能保持±0.2m/s精度。
2. 多聲道補償技術
采用4-8聲道交叉布局(如ISO17089推薦方案)，通過CFD流場模擬優化聲道分布，將不規則流場引起的誤差從±2.5%降至±0.8%。典型產品FLOWSIC100的多聲道系統可實現煙道截面的流速分層建模。
3. 結構創新突破
? 整流器集成：新天科技專利技術(CN222761685U)在導流管內設置蜂窩狀整流器，使氣體流場穩定性提升40%，降低湍流干擾
? 旋轉殼體設計：支持殼體360°旋轉，便于不同角度查看數據，密封圈壽命達10年(加速老化試驗驗證)
二、典型應用場景
1. 環保排放監測
在電廠脫硫塔出口監測SO?排放流量，配合CEMS系統實現±2%的排放總量核算精度。重慶某電廠實測數據顯示，較傳統皮托管法數據一致性提高35%。
2. 工業過程控制
應用于鋼鐵廠燒結機頭煙氣監測，耐受150℃高溫和20g/m3粉塵濃度。寶鋼案例顯示，通過四聲道補償技術，在4m×6m矩形煙道中實現流速分布不均度<8%。
3. 能源計量管理
城市燃氣計量場景下，新天科技專利產品在DN300管道中實現0.5%級計量精度，通過可旋轉殼體設計降低抄表維護成本30%。
三、技術演進趨勢
1. 智能化升級
邊緣計算模塊集成(如FLOWSIC100系列)，可在本地完成流場三維重構，響應時間從分鐘級縮短至10秒內。
2. 多參數融合
最新型號已集成溫壓傳感器(精度±0.5℃/±0.1kPa)，實現標態流量自動換算，滿足GB/T16157-2025新規要求。
3. 材料革新
采用氮化鋁陶瓷換能器基板，使超聲波發射效率提升25%，在含濕量30%的煙氣中仍保持穩定工作。
選型建議：
? 常規監測(流速>3m/s)優選單/雙聲道設備(如UF200)
? 復雜流場(流速<1m/s或截面>5m2)需采用四/八聲道系統(如GLT-F-YLSC)
? 腐蝕性煙氣環境優先選擇PFA涂層保護的型號(PUF-100實測耐H?S腐蝕壽命達5年)
當前行業正朝著多物理場耦合測量方向發展，如新天科技正在研發的"超聲波+激光"復合式流量計，可同步獲取流速與顆粒物濃度參數。這些創新將持續推動煙氣監測技術向更高精度、更強適應性演進。
