2017年9月26日至9月29日，中國國際測量控制及儀器儀表展覽會在上海隆重召開。

福州大禹電子的超聲波多普勒流量計，單波束聲學多普勒流速剖面儀ADCP及風速風向儀超聲波換能器于會上全面展現。公司的工程師劉工、沈工、鐘工、潘工四人于會全程親臨指導，進行產品的講解和推廣工作。

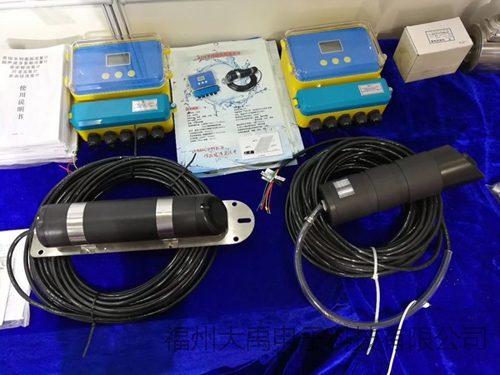

單波束聲學多普勒流速剖面儀ADCP 上海儀器儀表國際展覽會現場展示圖

根據超聲多普勒效應原理測量流速，通過向水中發出一個超聲波脈沖，接收水中顆粒物、氣泡的反射回波信號，根據回波信號的頻率變化計算流速變化，再根據回波信號的時間順序判斷流速的分層。并可通過壓力傳感器測量水位和溫度傳感器測得水體溫度。

該單波束聲學多普勒流速剖面儀一般坐底安裝，這樣，通過發射超聲波脈沖就可以遙測水流各層的流速。同時，可以輸出測試時的年月日時分秒、橫滾角、俯仰角、溫度值。便于修正得到正確的流速。

殼體采用POM塑料（學名：聚縮醛，為結晶性熱可塑性塑料），具有明顯熔點165~175℃，性質最接近金屬，一般稱其為塑鋼。采用深海耐壓設計，能夠有效防水密封。

* 采用Modbus通信協議，利用RS485總線進行通信。

* 數據采集上位機。能夠?qū)崿F(xiàn)一對多使用（一臺上位機掛載多個從機）。

* 產品通信命令簡單。

* 水下傳感器設備安裝方便。有金屬底座固定裝置，安裝簡單。

* 設備全部采用電子設計，無機械部件。具有測量準確、穩定的優點，可靠性高，抗干擾性強。

* 應用范圍廣泛?？梢栽谧詠?lái)水到黃河水的各種水環境中應用。

單波束聲學多普勒流速剖面儀原理：當超聲波聲源和觀察者做相對運動時，觀察者接收到的頻率就會和超聲波聲源頻率不同。因此，相對于超聲波換能器的隨水移動的小顆粒、小氣泡也會使換能器接收頻率的改變，且隨水中懸浮運動速度的增加而增加，由此測出多普勒頻移，也就測出了水的流速。

主要用于灌溉明渠，市政下水管道，水文流域等場合，特別適合水位超過0.5米到數米深的水域。在規則的管道、渠道，通過流速儀上的壓力傳感器測得水深，超聲傳感器測得各層流速，再用后臺計算軟件可以方便地計算出流量。

以下是工程師們從會展傳來的照片

劉 工

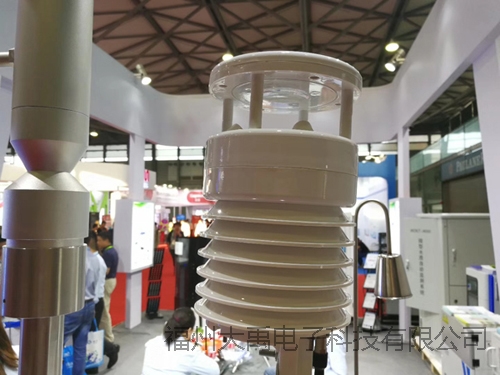

大禹電子生產的風速風向儀換能器

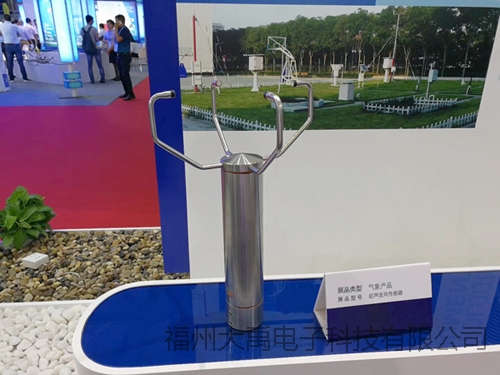

大禹電子生產的風速風向儀換能器

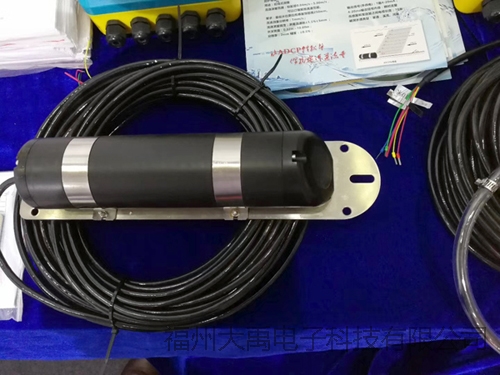

單波束聲學多普勒流速剖面儀ADCP

 如您需要更多的了解，請撥打熱線電話： 0591-28082552   福州大禹電子科技有限公司將竭誠為您服務！
