近來，超聲波多普勒流速儀的訂單越來越頻繁，很多客戶都有問到它的流速測量如何能算出精準數據？

那么超聲波多普勒流速儀是怎么計算出水的流速的呢？很多人可能是只知其一不知其二。

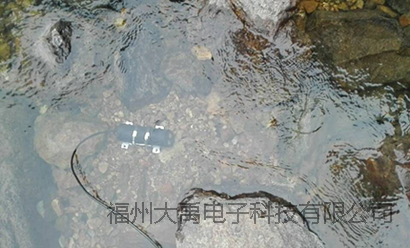

 圖 超聲波多普勒流速儀現場測試

超聲波入射到水中，會產生多普勒頻移。水中存在著不均體（如懸浮物等）將對聲波產生不規則散射，接收到的反射信號頻率有一定偏高。超聲波發射頻率F0為常數，換能器夾角安裝后固定不變，即K為常數。所以只要檢測出多普勒頻移和水的聲速（由溫度值換算來），即可計算出流速。

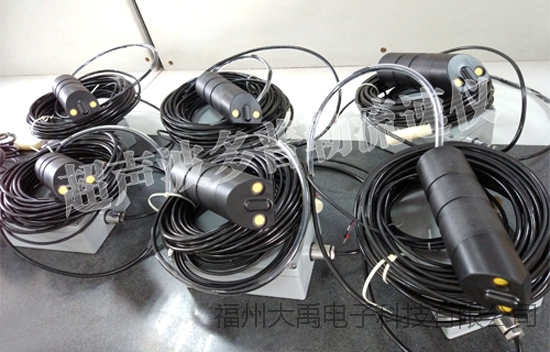

一、超聲波多普勒流速儀的產品特點

結構：分體式

測量種類：流速、水深、水溫

用途：在線式測量、在線式監測、自動記錄、數據遙傳（選配件）

流速范圍：0.02m/s～5.00m/s(最小水深：8cm)；

測量分辨率：1mm/s；

精度：測量流速的±2～3% ；

水深測量：0.00～5m；

分辨率：2mm

精度：±0.5%；

溫度范圍：0～60oC；

分辨率：0.1oC；

流量范圍：無流量測量功能

供電：10～14VDC；

輸出信號：RS485 MODBUS協議；

無線傳輸(可選件)：GPRS型  RTU無線傳輸器

傳感器配套電纜長度：10米；

被測水道類型：管道，渠道，天然的溪流、河流；

液體酸堿度要求：PH值在5～7之間。

液體溫度要求：0～60℃

液體壓力要求：自然環境狀態下，1個標準大氣壓

提示：水凝固或者接近凝固狀態下無法測量流速。

測量狀態和接線

通電后60秒鐘以后出數據，之后每10～15秒鐘出一次測量數據。

對于超聲波多普勒流速儀傳感器供電是11～14VDC，供電電流160mA。

電纜是四芯屏蔽線，電源兩根線，485信號兩根線。

二、產品安裝

傳感器安裝

水管多數為標準圓形，少部分是矩形或者梯形的。

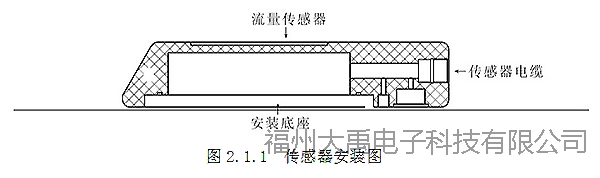

在內，如果沒有沉積物，我們把傳感器安裝在管道底部的正中央。如果有沉積物，把傳感器安裝在沉積物的旁邊。為了防止水流沖擊變動傳感器的安裝位置，傳感器底部有一個基座，專門用來固定在管道上。同時，傳感器要裝在靠近窨井的里面，這樣既便于安裝，又利于維修和更換。
