超聲波流量計是近十幾年來隨著集成電路技術迅速發展才開始應用的一種,根據檢測的方式可分為傳播速度差法、多普勒法、波束偏移法、噪聲法及相關法等不同類型的超聲波流量計。

超聲波流量計由超聲波換能器、電子線路及流量顯示和累積系統三部分組成。超聲波發射換能器將電能轉換為超聲波能量，并將其發射到被測流體中，接收器接收到的超聲波信號，經電子線路放大并轉換為代表流量的電信號供給顯示和積算儀表進行顯示和積算。這樣就實現了流量的檢測和顯示。

超聲波多普勒流速儀的測量原理是以物理學中的多普勒效應為基礎的。根據聲學多普勒效應，當聲源和觀察者之間有相對運動時，觀察者所感受到的聲頻率將不同于聲源所發出的頻率。這個因相對運動而產生的頻率變化與兩物體的相對速度成正比。超聲波多普勒流速儀是在管道、渠道或者河流內測量水的流速的設備，主要應用于以下范圍：·洪澇災害監測 ·污水排放 ·天然的河溪 ·市政給排水·水量流失/滲入監測 ·灌溉流程監測 ·河口和潮汐的研究 ·漁業/水利 ·海岸侵蝕研究·暗渠流程監測 ·道路排水監測·運河流程研究 ·江河流程監測。

超聲波流量計目前所存在的缺點主要是可測流體的溫度范圍受超聲波換能鋁及換能器與管道之間的耦合材料耐溫程度的限制，以及高溫下被測流體傳聲速度的原始數據不全。目前我國只能用于測量200℃以下的流體。另外，超聲波流量計的測量線路比一般流量計復雜。這是因為，一般工業計量中液體的流速常常是每秒幾米，而聲波在液體中的傳播速度約為1500m／s左右，被測流體流速(流量)變化帶給聲速的變化量最大也是10－3數量級．若要求測量流速的準確度為1％，則對聲速的測量準確度需為10-5～10-6數量級，因此必須有完善的測量線路才能實現，這也正是超聲波流量計只有在集成電路技術迅速發展的前題下才能得到實際應用的原因。

超聲波流量計常用壓電換能器。它利用壓電材料的壓電效應，采用適出的發射電路把電能加到發射換能器的壓電元件上，使其產生超聲波振勸。超聲波以某一角度射入流體中傳播，然后由接收換能器接收，并經壓電元件變?yōu)殡娔?，以便檢測。發射換能器利用壓電元件的逆壓電效應，而接收換能器則是利用壓電效應。

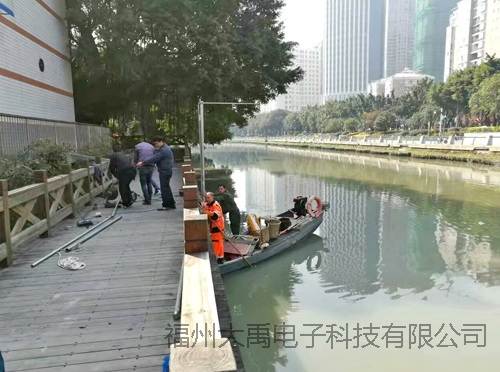

超聲波流量計使用現場

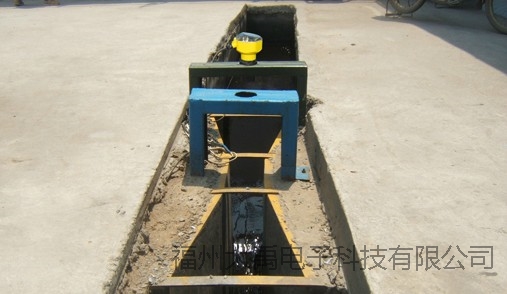

多普勒流速儀安裝現場

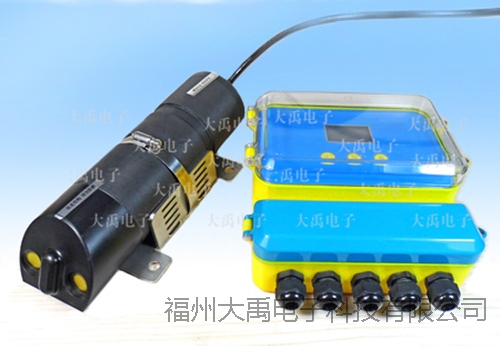

超聲波多普勒流速儀實物圖
