大禹電子一體式防爆超聲波液位計是一種非接觸式、易安裝維護的液位測量?jī)x表。 用于測量柴油,原油等易燃易爆液體，或用于防爆環境中測量液體高度，在石油開采、煉油、化工、醫藥等防爆環境下廣泛使用。

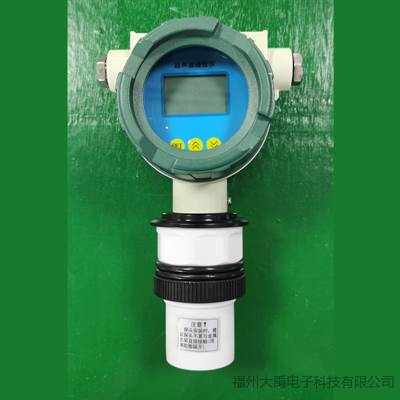

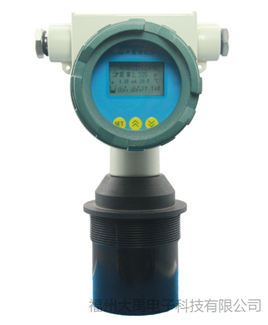

普通型防爆款超聲波物位計

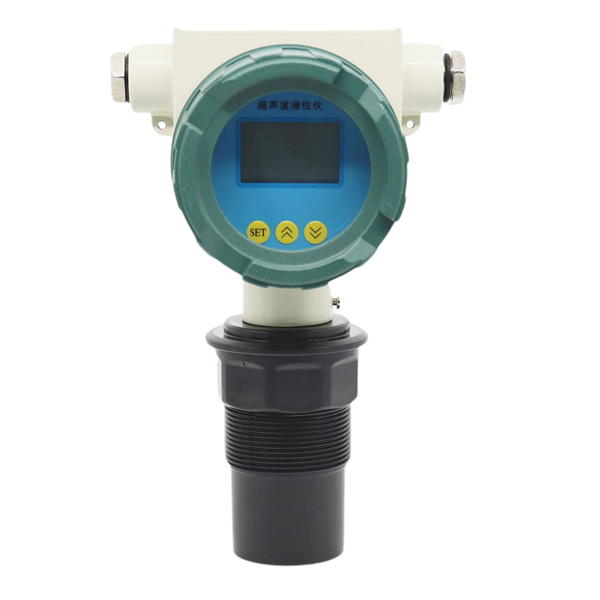

防腐型超聲波物位計

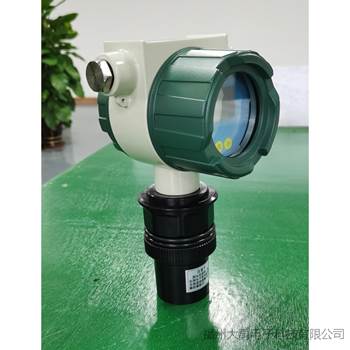

加長探頭式，防腐防爆型：一體式超聲波物/液位計

由于儀表現場安裝環境不同的。因此超聲波物位計在工作之前必須知道所需測量的基本情況，比如：測量范圍、零點、滿程和現場工況等等。因此在測量之前必須對儀表進行設置。

一、產品技術參數

量程：0～10m   產品盲區：0.25m～0.50m   測量精度：±0.25～0.5% ;  分辨率：3mm或0.1%(取大者)

輸出方式：4～20mA/750歐姆負載;   顯示輸出：英文液晶顯示物位測量值、距離測量值、環境溫度值。

供電方式：95～275VAC 50Hz/60Hz或者24VDC 120mA可選 工作溫度：儀表：-20～+60℃,探頭： -40～+70℃

環境壓力： 常規探頭為3公斤，就是0.3MPa。  探頭耐壓可以做到16公斤，就是1.6MPa 發射角度：半功率角：11°，銳度角：27°

耐腐蝕性：弱酸弱堿環境下可以使用(如果是硫酸、鹽酸、氫氟酸、苛性鈉等強酸強堿條件使用，請選用本系列的防腐型)

主機防護等級： IP66;   探頭防護等級：IP68    安裝尺寸：螺紋M78×2mm

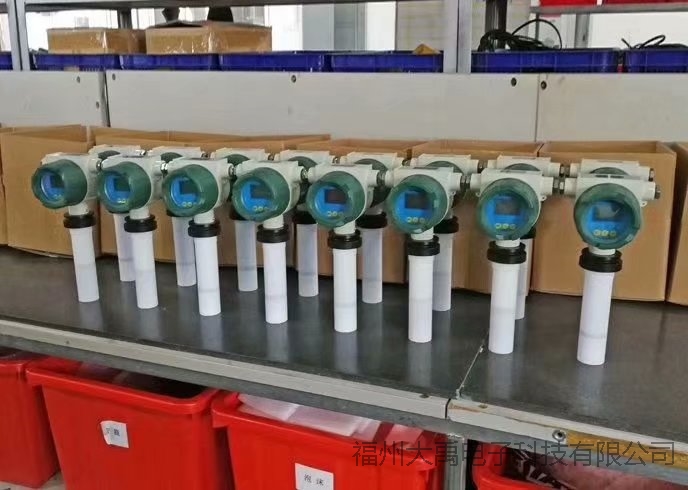

一體式超聲波物位計，包裝前準備

二、產品優勢

 電路設計從電源部分起就選用高質量的電源模塊，元器件選用進口穩定性高、可靠的器件，與同類型儀表相比，質量上乘。

 ●  專利的聲波智能技術軟件可進行智能化回波分析，無需任何調試及其它的特殊步驟，此技術具有動態思維、動態分析的功能。

 ●  擁有的聲波智能專利技術，使儀表的精度大大提高，液位精度達到0.3%，能夠抗多種干擾波。

 ●  本儀表是一種非接觸式儀表，不跟液體直接接觸，因此故障率低。儀表提供多種安裝方式，用戶完全可以通過本手冊進行儀表標定。

 ●  儀表的所有輸入、輸出線均具有防雷、防短路的保護功能。

三、應用范圍

用于測量柴油,原油等易燃易爆液體，或用于防爆環境中測量液體高度，在石油開采、煉油、化工、醫藥等防爆環境下廣泛使用。

四、注意事項

1.本儀表在室外使用，安裝遮陽篷或者保護箱，以免時間長了，液晶屏受陽光照射而老化。如果在有腐蝕性氣體的環境中使用，需要加裝防腐外套，并且擰緊儀表的外表殼和進出線端子。在有腐蝕性氣體或液體的場合使用，或者在海邊、海上使用，需要選用防腐型的。

2. 電線、電纜保護管，要注意密封防止積水，防止被老鼠等嚙齒類動物撕咬。

3.儀表雖然自身帶有防雷器件，但儀表在多雷地區使用時，建議在儀表的進出線端另外安裝專用的防雷裝置。

4.儀表在特別炎熱、寒冷的地方使用，即周?chē)h(huán)境溫度有可能超出儀表的工作要求時，建議在液位儀周?chē)釉O(shè)防高、低溫裝置。

5.超聲波探頭要和被測的液面垂直，在超聲波發射的錐形的范圍內不能有其它障礙物。

6.如果在＜－20℃或＞＋60℃的溫度下使用，請事先聯系在各地的技術服務部門。

7.使用環境有粉塵、蒸汽、霧氣，液面有泡沫、漂浮物，液體有攪拌，波浪等情況請事先聯系在各地的技術服務部門，需要區別對待。

五、選型需要知道的參數

1.被測量的介質類型(液體還是固體，具體名稱：清水、污水、泥漿、汽油、柴油、甲苯、二氧化硫等) 如果是液體：液面是否有蒸汽、霧氣、泡沫、波浪、攪拌、漂浮物； 如果是固體：是否有粉塵。

2.介質的最低～最高溫度，最低～最大電壓。

3.介質的腐蝕性，如果是放在罐子內的，需要知道罐子的材質，有沒有防腐的襯里。

4.是否需要防爆,防腐.

5.測量范圍是幾米，要求盲區是多少。

6.工作環境：例如敞口的池子、有蓋板的池子、臥罐、立罐、球罐，罐子是否同大氣壓等

7.工作電壓：24VDC還是220VAC

8.輸出信號：4～20mA電流 485通信輸出 繼電器輸出

9.設備形式：一體式

六、安裝指南

6.1理解專業術語

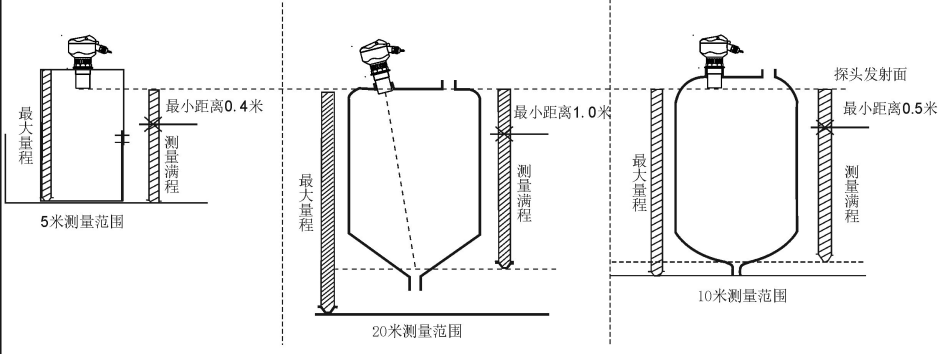

①量程：在進行儀表選型的時候，量程的含義是很重要的，請看下面的示意圖。

②發射角和虛假回波

超聲波波速通過探頭聚焦，脈沖波速的發射就好像手電筒的光速一樣，離探頭越遠的地方，擴散面積就越大。

在發射角內的任何物體，如：管道、支架、焊縫、加強筋、攪拌螺旋槳、掛壁的物體，都會造成很強的虛假回波，特別是發射角內距離探頭較近的物體。

例如：在距離探頭6米處的管道造成的虛假回波要比距離探頭18米處同樣管道造成的虛假回波強9倍。

★盡量使傳感器的軸線垂直于介質表面，并且避免在發射角內有任何其他物體。如：管道和支架等。

6.2測量范圍選擇
測量范圍取決于超聲波探頭的范圍。超聲波探頭的范圍則取決于現場的工作環境、被測量目標、溫度等。根據下表，你可以選擇出你所需要的測量范圍是幾米。

信號衰減計算方式，如果是現場有多種情況，就要把這幾種情況都累加起來來計算信號衰減的量。

·有少量加料                   5...10dB

·有少量蒸汽                   5...20dB

·探頭和介質表面溫差≤40℃     5...10dB

合計  最小15dB，最大40dB。

在這種情況下，如果實際最大測量范圍是5米，那么需要選用50米量程的超聲波液位計來的量。

測量液體

平頂罐

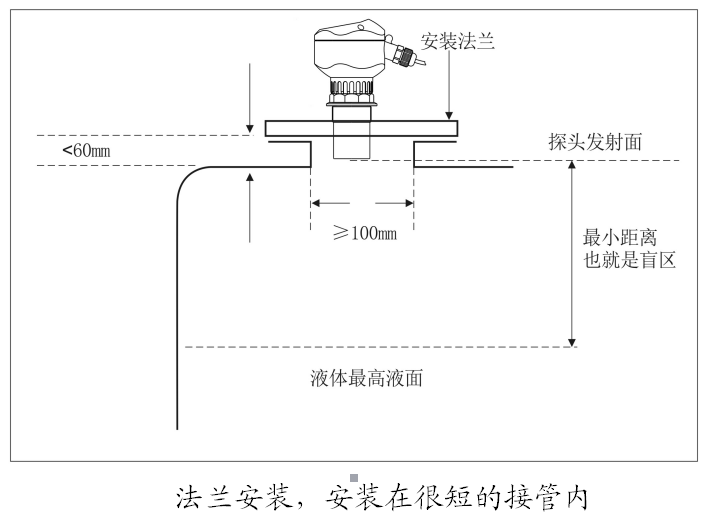

平頂罐一般都有一個很短的接管，接管的基準面是法蘭的下底面，在接管長度≤60mm，接管內徑≥100mm，接管內壁平整無毛刺、凸起物的前提下，安裝后探頭的發射面低于法蘭的下底面3cm就可以測量。

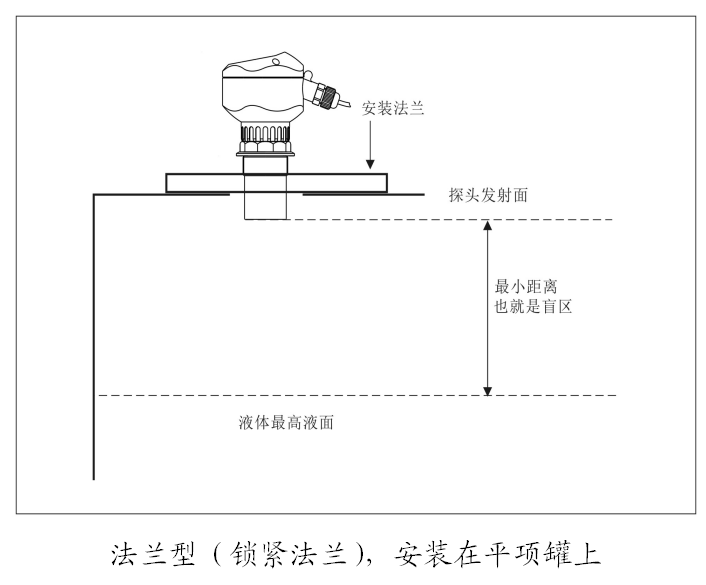

最理想的安裝是直接將儀表裝在平頂容器上，不使用接管，容器上的圓形開口就可以足夠固定安裝用的法蘭或者萬向節。探頭發射面在基準面以下。

拱形罐頂

對于拱形罐，儀表最好不要安裝在罐頂中央，而是安裝在罐頂半徑的1/2或者2/3處(在滿足離罐壁一定距離的前提下)。對于超聲波脈沖來講，拱形罐頂就好像是一個凸透鏡，如果探頭安裝在凸透鏡的焦點上，那么它就會接收到所有虛假回波。因此應該盡量避免將傳感器探頭安裝在拱形罐頂中央。
