產 品 簡 介

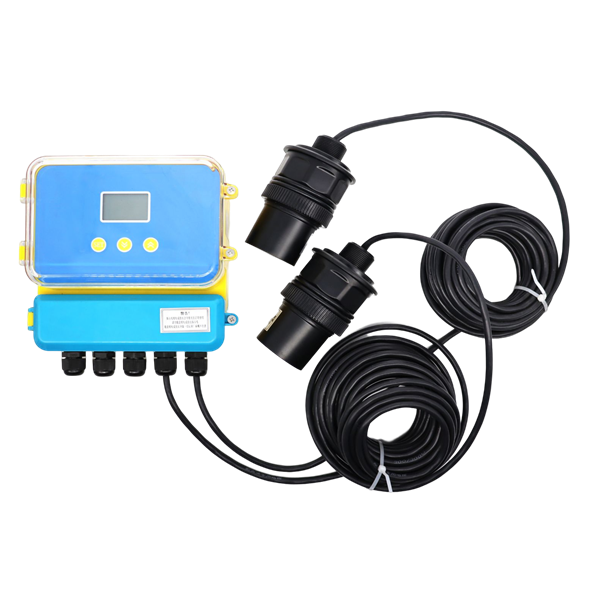

分體式超聲波液位差計/超聲波料位計，用于測量水,泥漿,礦漿,牛奶,化工原料等液體，應用于石油、化工、環保、冶金、礦山、市政、水利、水文、水處理等行業。分體式超聲波液位計、超聲波料位計，傳感器和主機分離，更加適合儲罐、料倉、支架上安裝，是工業現場測量液體、漿料、固體的一種低成本測量設備。

功    能：分體型

量    程：5m、10m、15m、20m、30m、40m、50m、60m、70m

測量精度：0.25%-0.5%

分 辨 率：3mm或0.1%（取大者）

顯    示：中文液晶顯示，或者英文液晶顯示

模擬輸出：4線制4～20mA/750Ω 負載

繼電器輸出：（可選配）單通道為2 組，雙通道是4 組AC 250V/ 8A

或DC 30V/ 5A  狀態可編程

供    電：標配220V AC+15% 50Hz  可選24VDC 120mA  定做12VDC 或電池供電

環境溫度：顯示儀表-20～+60℃，探頭-20～+80℃

通 信:  可選485，232 通信（廠家協議或者MODBUS協議）

防護等級：顯示儀表IP65，探頭IP68

探頭電纜：可達100 米，標配10 米

探頭安裝：根據量程和探頭的選型

產品功耗：

分體式用24V 電源供電，不帶繼電器功耗是100mA，帶一個繼電器是要120mA，

2 路繼電器145mA,3 路繼電器要170mA，4 路繼電器要190mA.

具體功率如下：
無繼電器是24×100mA=2.4W；
1 路繼電器是24×120mA=2.9W；2 路繼電器是24×145mA=3.5W；
3 路繼電器是24×170mA=4.1W；2 路繼電器是24×190mA=4.6W；
備注：

本系列超聲波探頭還可以根據客戶需求定制：耐高壓、耐高溫、小口徑、小盲區等特規探頭。

四、安裝指南

物位計安裝尺寸     分體式超聲波物位計標準型（實物及結構圖如上所述）

理解專業術語

①量程：在進行儀表選型的時候，量程的含義是很重要的，請看下面的示意圖。

②發射角和虛假回波

超聲波波速通過探頭聚焦，脈沖波速的發射就好像手電筒的光速一樣，離探頭越遠的地方，擴散面積就越大。

在發射角內的任何物體，如：管道、支架、焊縫、加強筋、攪拌螺旋槳、掛壁的物體，都會造成很強的虛假回波，特別是發射角內距離探頭較近的物體。

例如：在距離探頭 6 米處的管道造成的虛假回波要比距離探頭 18 米處同樣管道造成的虛假回波強9倍。
★盡量使傳感器的軸線垂直于介質表面，并且避免在發射角內有任何其他物體。如：管道和支架等。

測量范圍選擇

測量范圍取決于超聲波探頭的范圍。超聲波探頭的范圍則取決于現場的工作環境、被測量目標、溫度等。

根據下表，你可以選擇出你所需要的測量范圍是幾米。

 液體表面            衰減的倍數          衰減的百分比         加大量程倍數

          平穩                     0dB                       0%                    無需加大
          波紋                 5...10dB               50～67%                1倍量程
       大波動(比如

有攪拌葉片)           10...20dB                  90%                    3倍量程

固體物料表面       衰減的倍數         衰減的百分比         加大量程倍數
 堅硬，粗糙             40dB                  99%                   10倍量程

(比如 顆粒狀橡膠)

柔軟(比如煤粉          40...60dB            99～99.9%     不建議使用水泥、粉煤灰)

      有粉塵                  衰減的倍數         衰減的百分比         加大量程倍數
        沒有                         0dB                      0%                     無需加大
        少量                         5dB                      50%                   1倍量程
        大量                      5...20dB              50～90%                3倍量程

有加料                  衰減的倍數          衰減的百分比         加大量程倍數
          無                            0dB                     0%                     無需加大
         少量                       5...10dB            50～67%                 1倍量程
         大量                      10...40dB           67～99%                 3倍量程

有霧氣                   衰減的倍數         衰減的百分比          加大量程倍數
          無                            0dB                     0%                      無需加大
         少量                        5...10dB            50～67%                1倍量程
         大量                       10...20dB           67～90%                3倍量程


有蒸汽                   衰減的倍數         衰減的百分比           加大量程倍數
          無                            0dB                    0%                        無需加大
         少量                      5...10dB              50～67%                 1倍量程
         大量                     10...20dB             67～90%                 3倍量程

探頭和介質表面溫差   衰減的倍數         衰減的百分比            加大量程倍數
                ≤20℃               0dB                        0%                       無需加大
                ≤40℃            5...10dB                50～67%                  1倍量程
                ≤80℃           10...20dB               67～90%                  3倍量程

信號衰減計算方式，如果是現場有多種情況，就要把這幾種情況都累加起來來計算信號衰減的量。
             ·有少量加料                             5...10dB
             ·有少量蒸汽                             5...20dB
             ·探頭和介質表面溫差≤40℃     5...10dB
              合計                                        最小15dB，最大40dB。
             在這種情況下，如果實際最大測量范圍是 5 米，那么需要選用 50 米
量程的超聲波液位計來的量。
底部螺紋安裝

▲建議安裝時使用塑料材質的法蘭跟傳感器連接

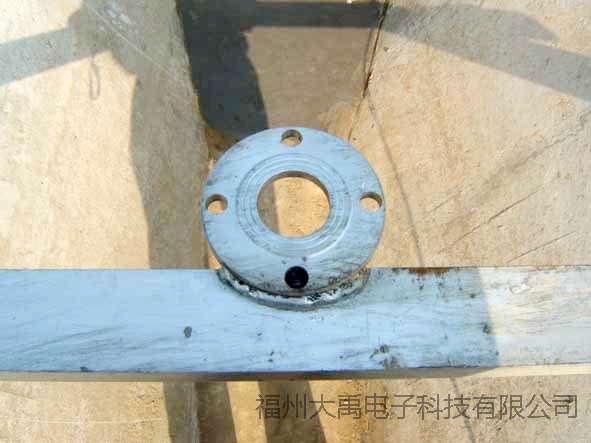

①在被測物體上方裝一個法蘭

②法蘭上放一片內徑相同的墊片

③將換能器放入法蘭孔

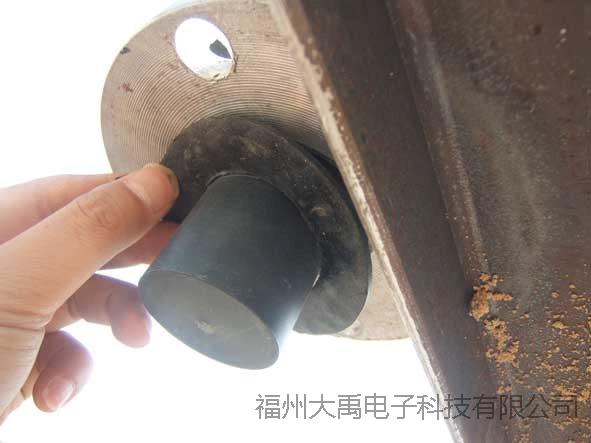

④法蘭下放一片內徑相同的墊片

擰上螺母固定好換能器

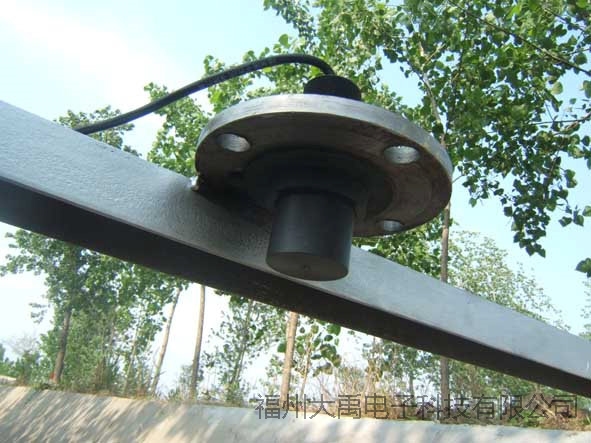

安裝好了的換能器

頂部螺紋安裝-吊裝法安裝

在探頭頂部螺紋用螺母固定

探頭進線要用保護管

安裝在罐子上、水池上、蓋板上、支架上安裝跟以上方式基本相同。
★探頭安裝完畢后，探頭發射面一定露出蓋板或者導波管。不能縮在蓋板或者導波管里面。

用      途

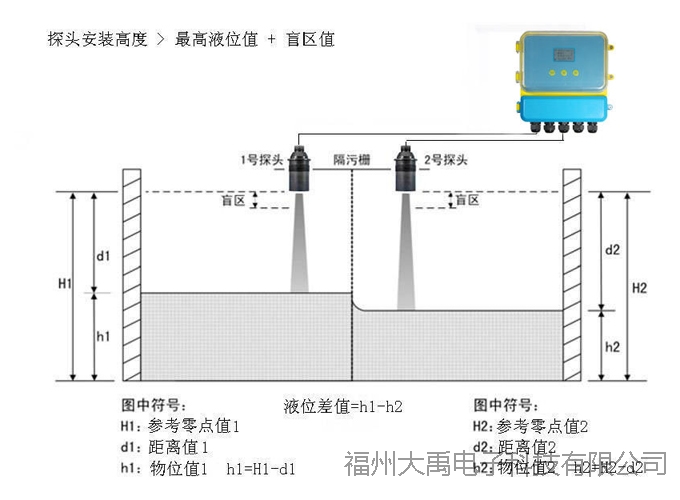

分體式超聲波液位差計（料位，液位），是用來測量兩個不同容器的液位或者料位的高低差別。
更多內容詳見產品說明書。

如 有 需 要 請 撥 打   熱線電話：0591-28082552
